Магнитофон Весна-3, 1974 года выпуска. Фотообзор последовательности сборки корпуса и его ремонта:

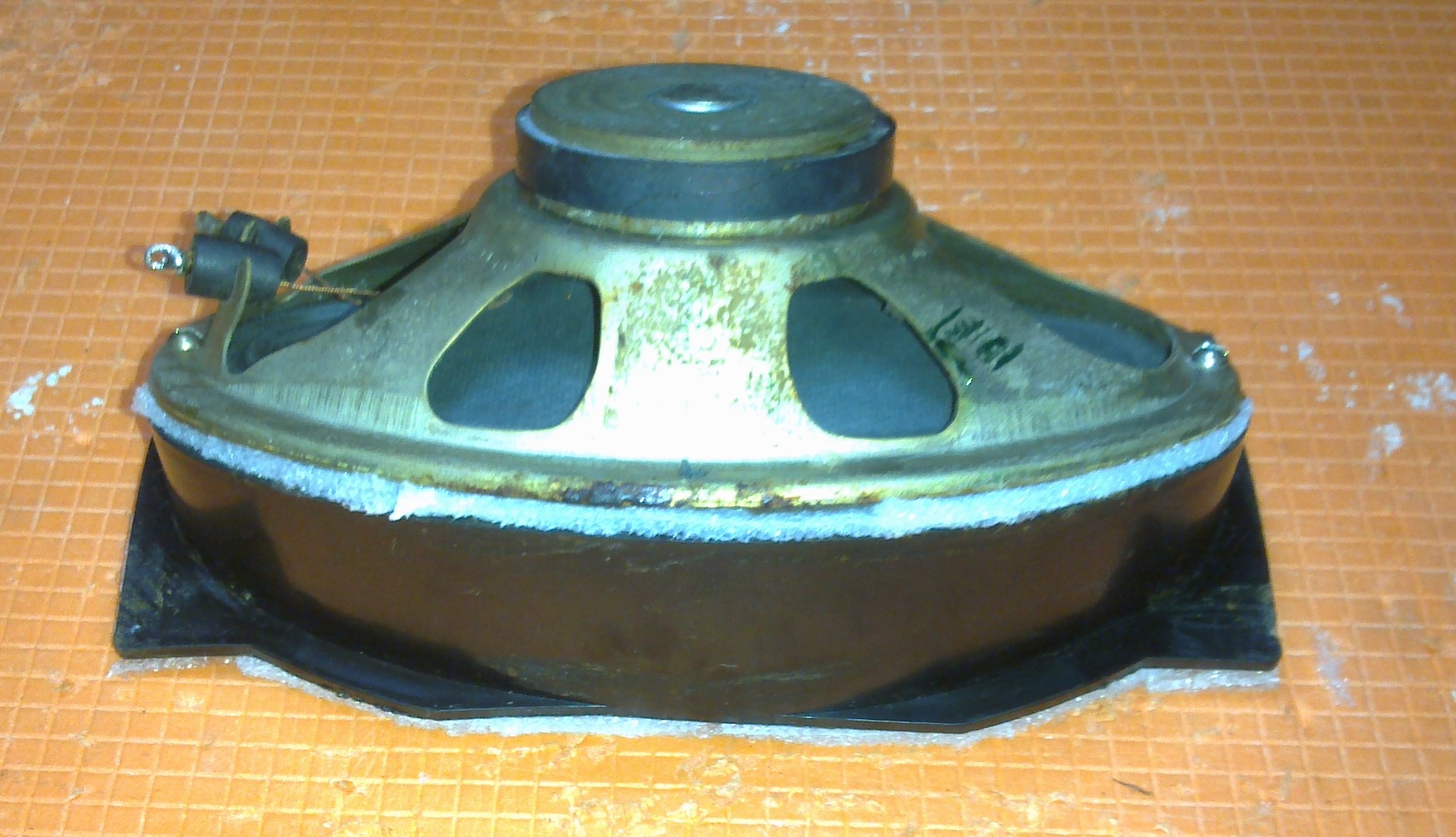

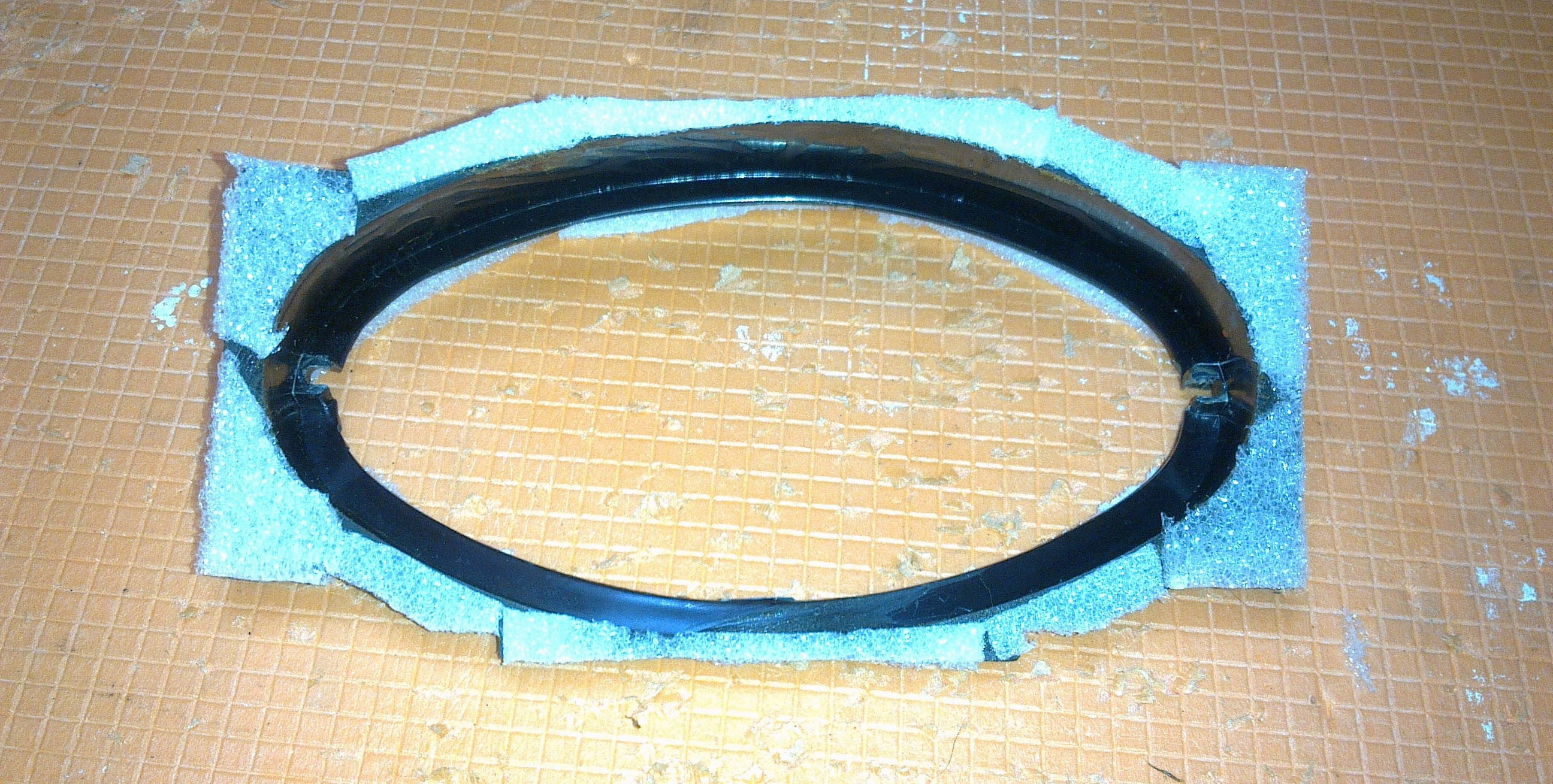

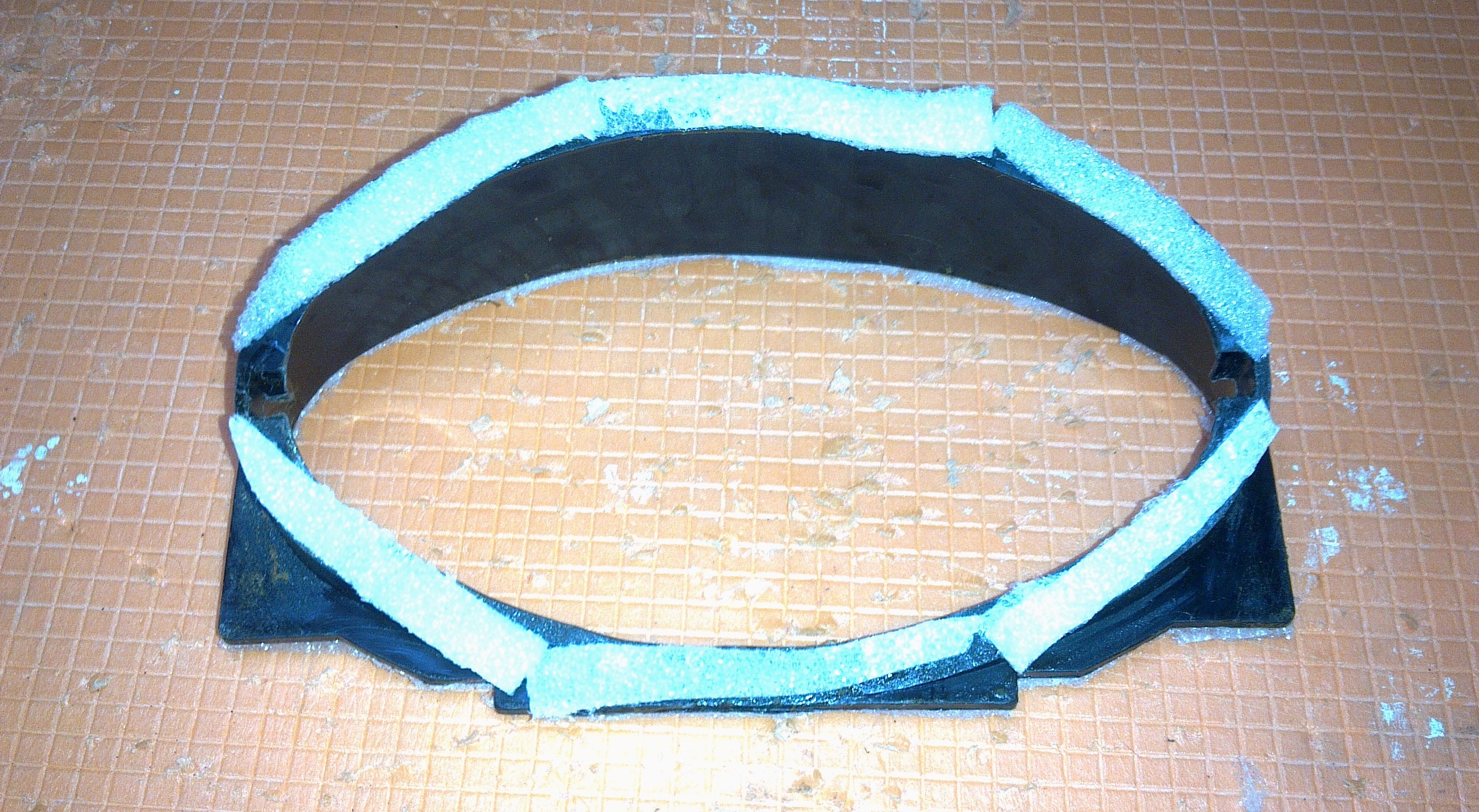

1. Оклейка динамика демпфирующем материалом. Поскольку оригинальный поролон умер, оклейка вспененным полиэтиленом, более долговечным и не дающим химической реакции с пластиком 1973 года выпуска.

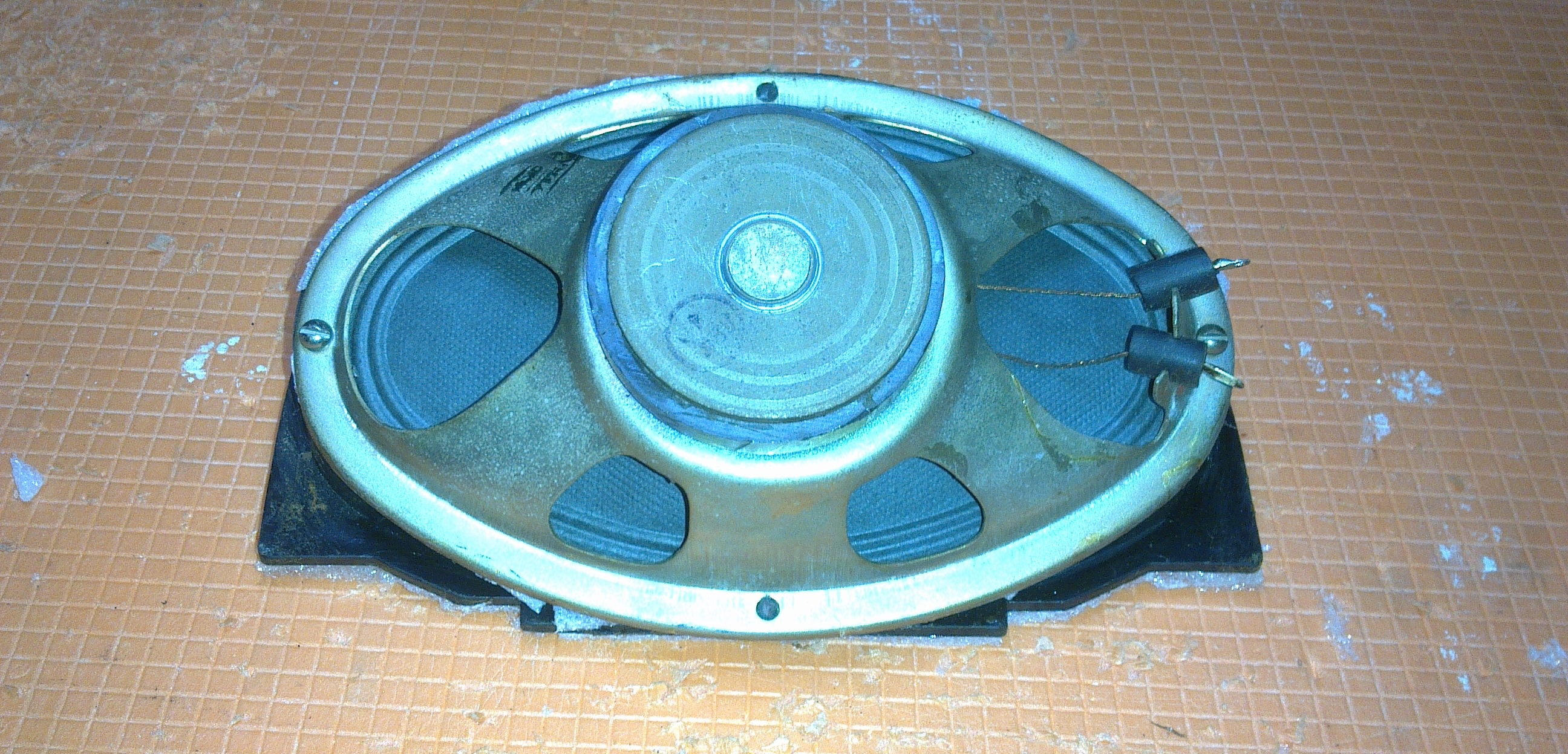

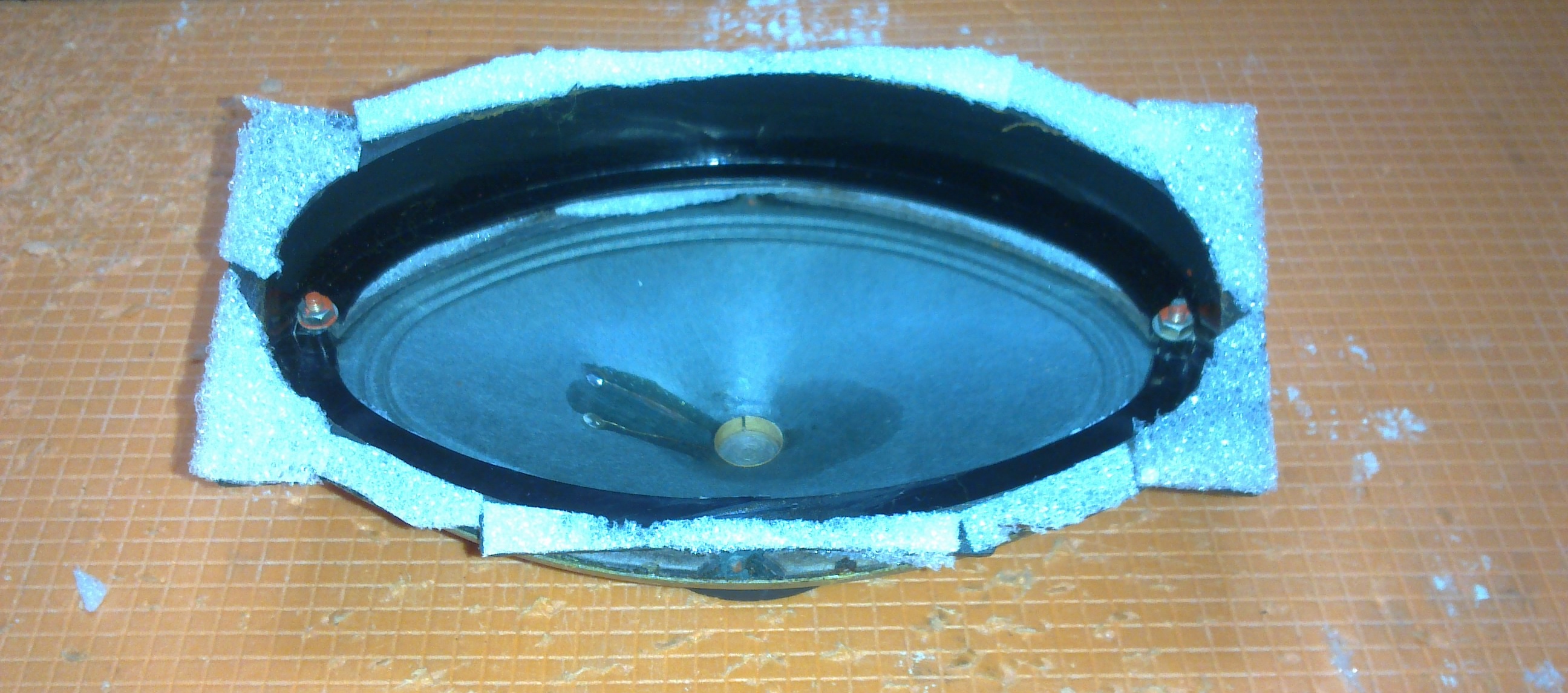

Установка на рамку динамического громкоговорителя:

На заметку - динамические громкоговорители, использующиеся в магнитофоне "Весна 3" всех модификаций - 1ГД-28, используется еще так же в редких акустических системах от магнитофона "Электроника-100 стерео"

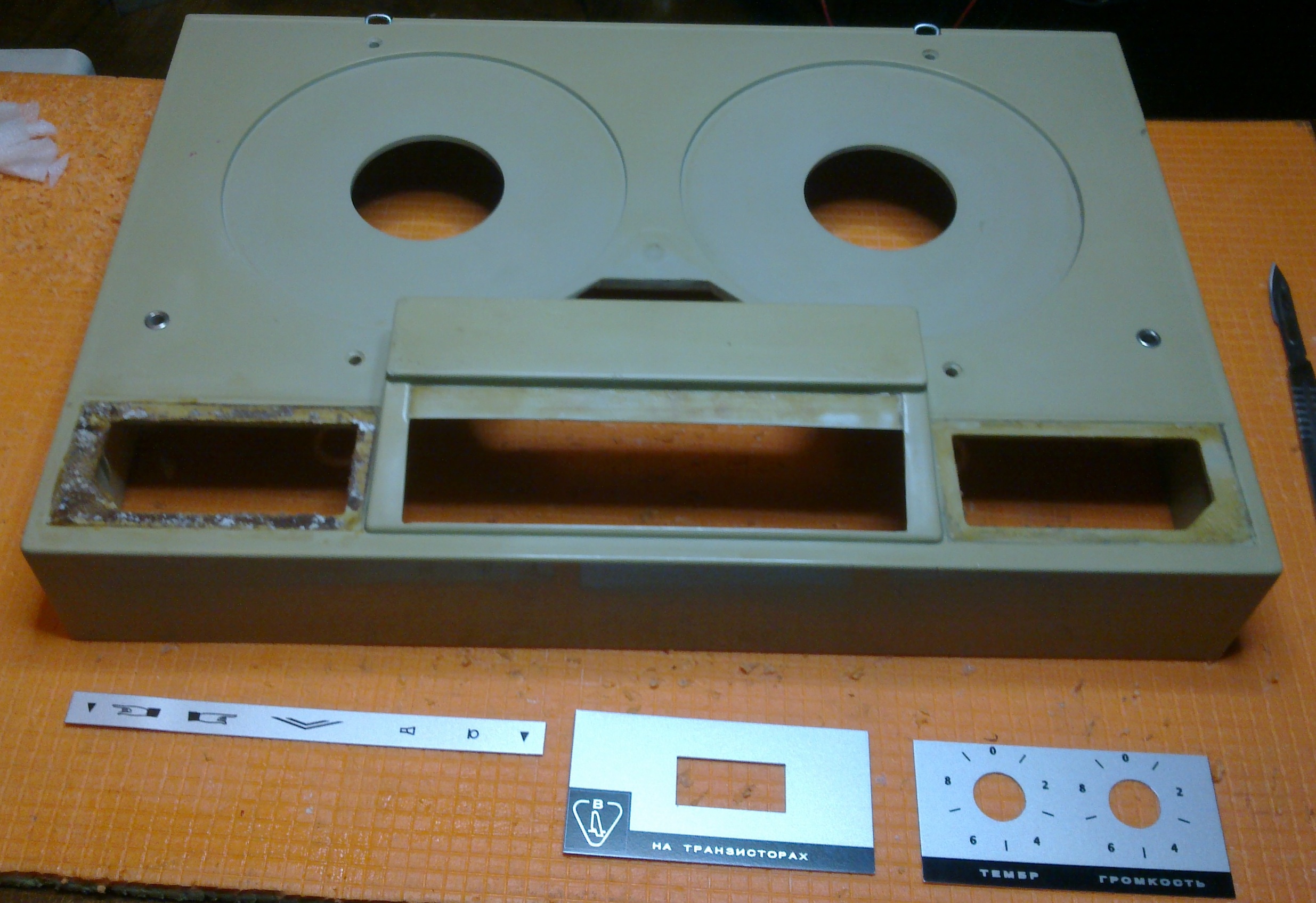

2. Установка шильдиков и элементов демпфирования на верхнюю панель магнитофона:

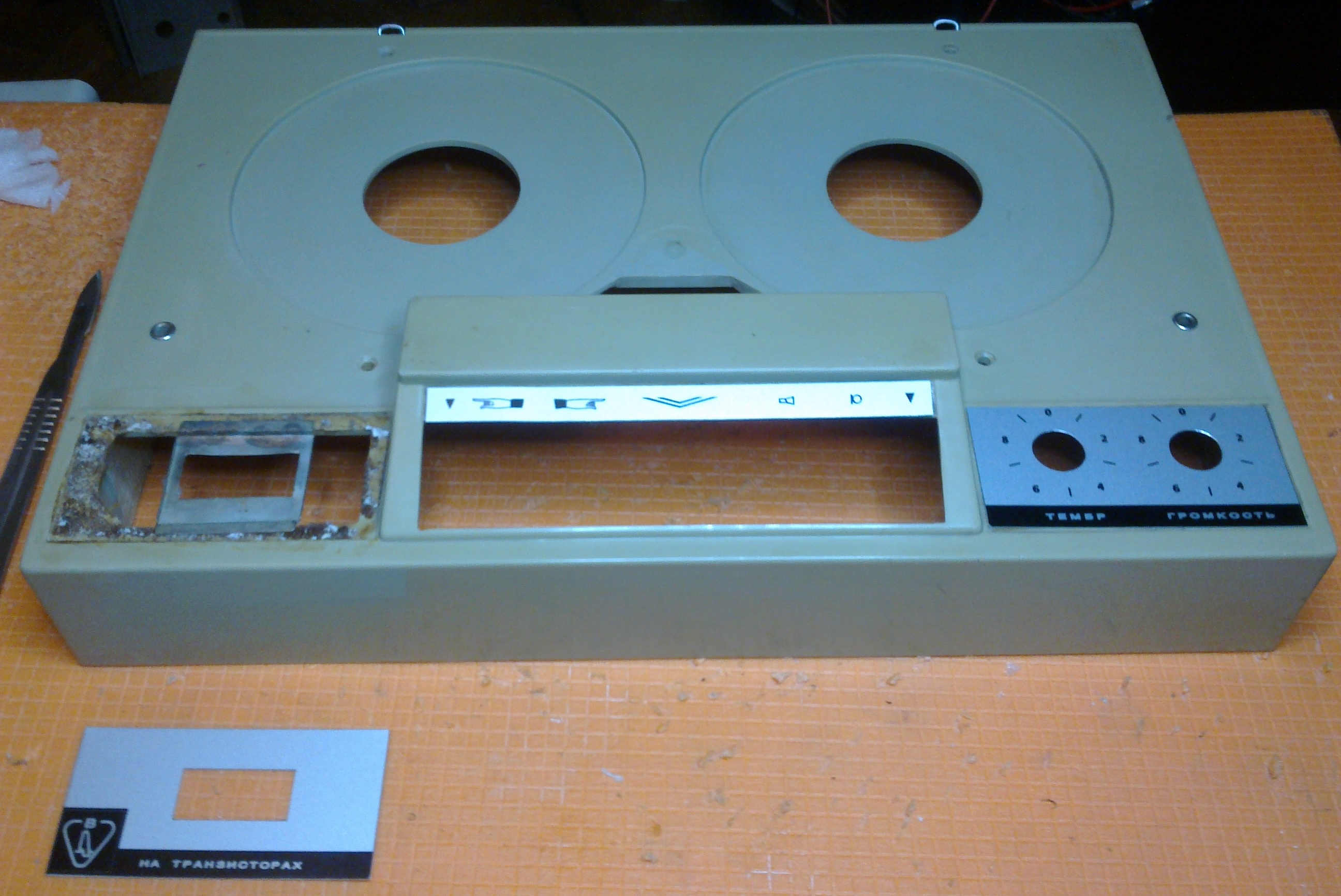

Новые шильдики созданные с помощью метода шелкографии. Окошко под индикатор ровно посередине и большое - признак самой поздней модификации магнитофона.

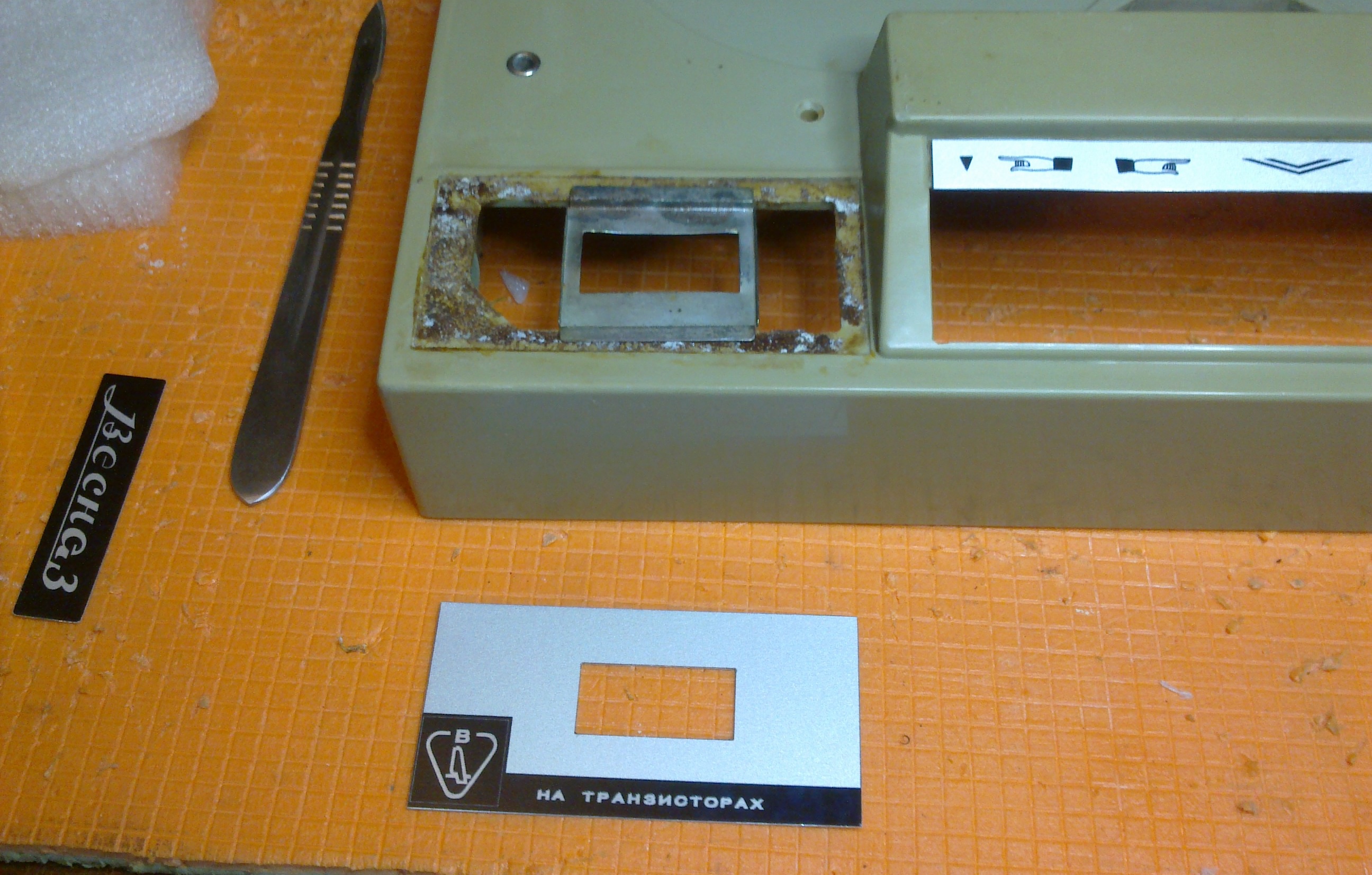

Подрамник индикатора. Интересно что мне он попался только один раз. Но скорее всего устанавливался на всех магнитофонах поздней серии. Просто он отваливался и его забывали устанавливать обратно.

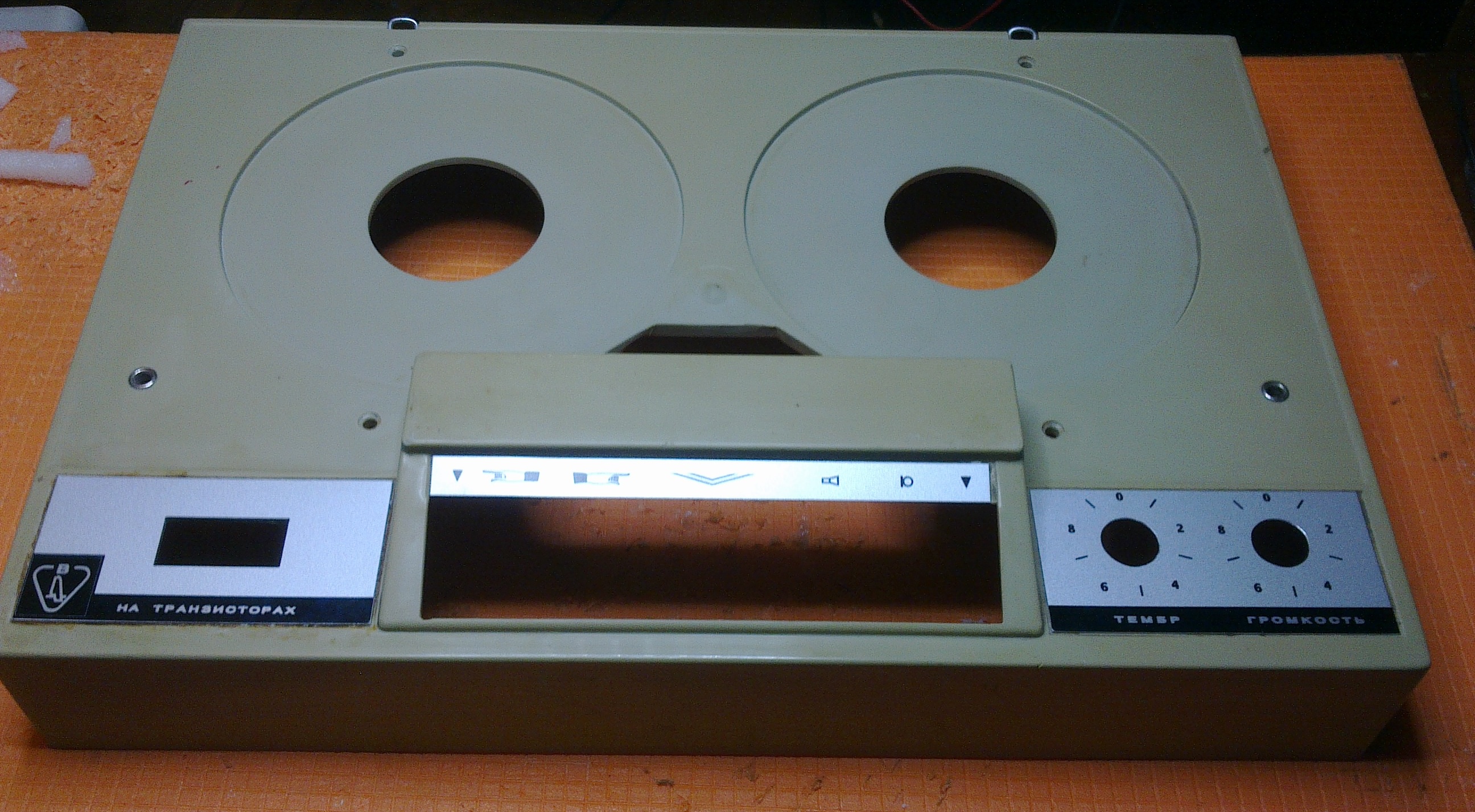

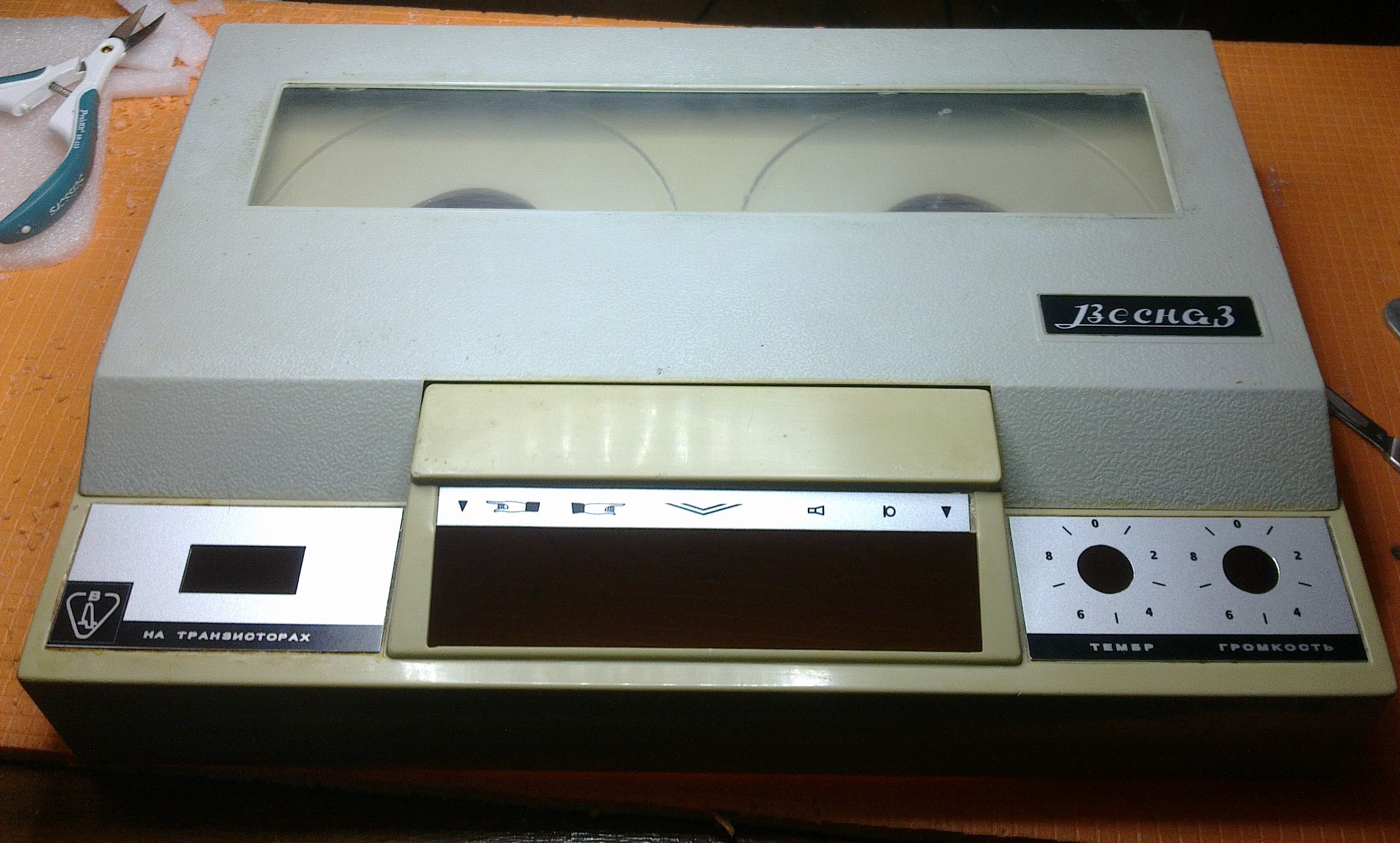

Установлены все шильдики на верхнюю часть корпуса.

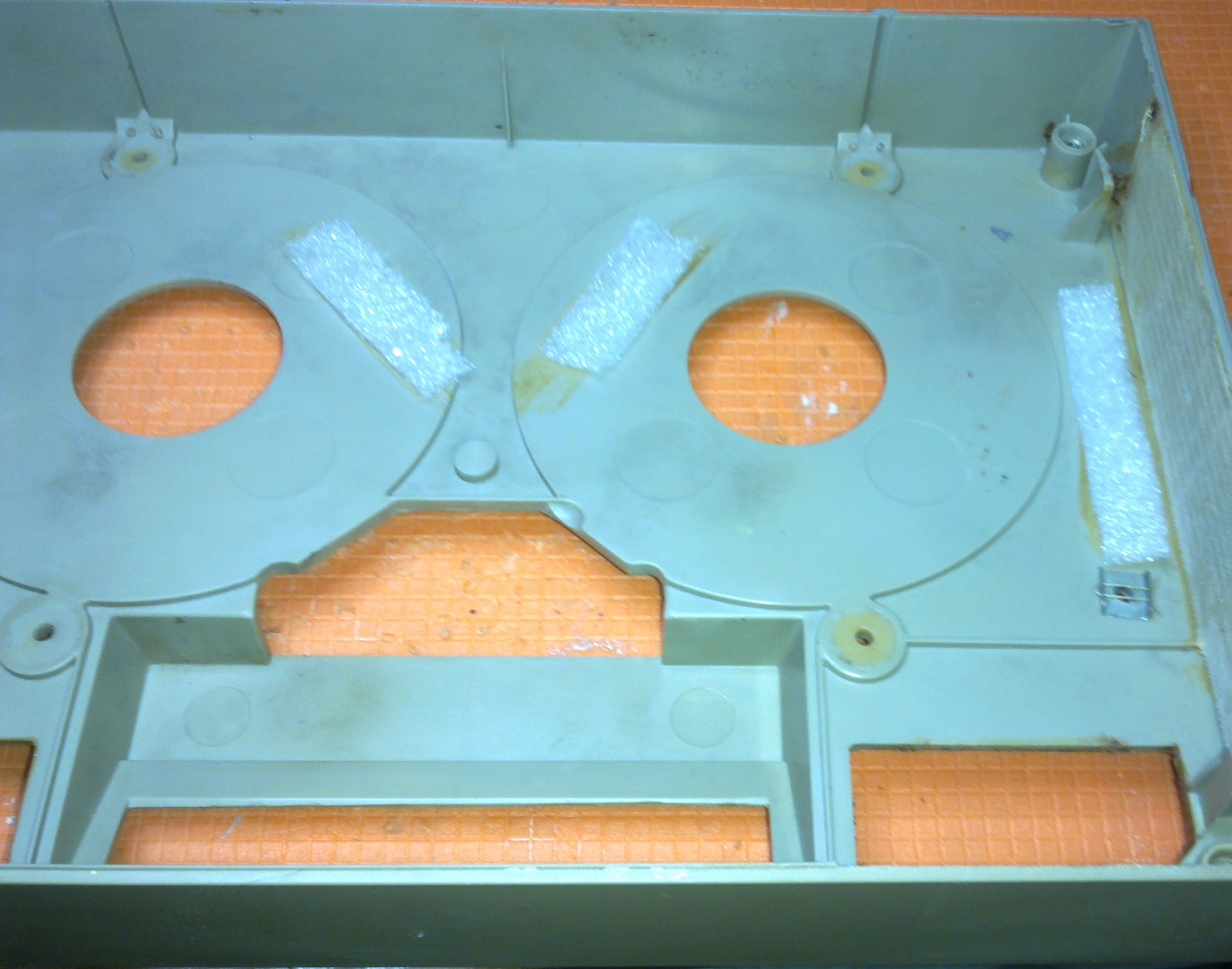

Оклейка демпферным материалом:

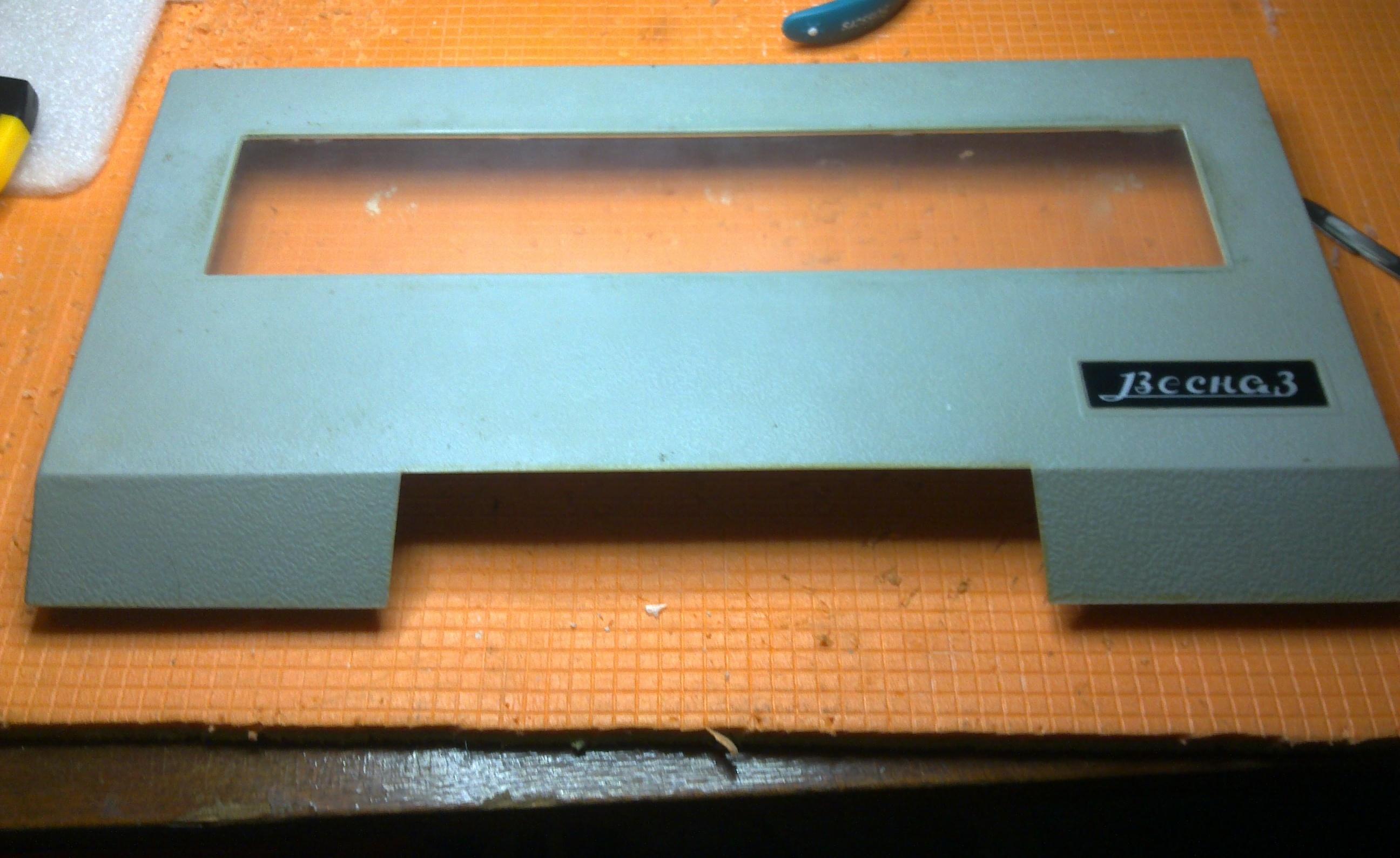

3. Установка шильдика и стекла на крышку. В данном магнитофоне стекло было сильно исцарапано и было отполировано. В процессе полировки проявились риски метража пленки. В самых последних магнитофонах стекло уже было без рисок.

Стекло:

На верхней панели магнитофона:

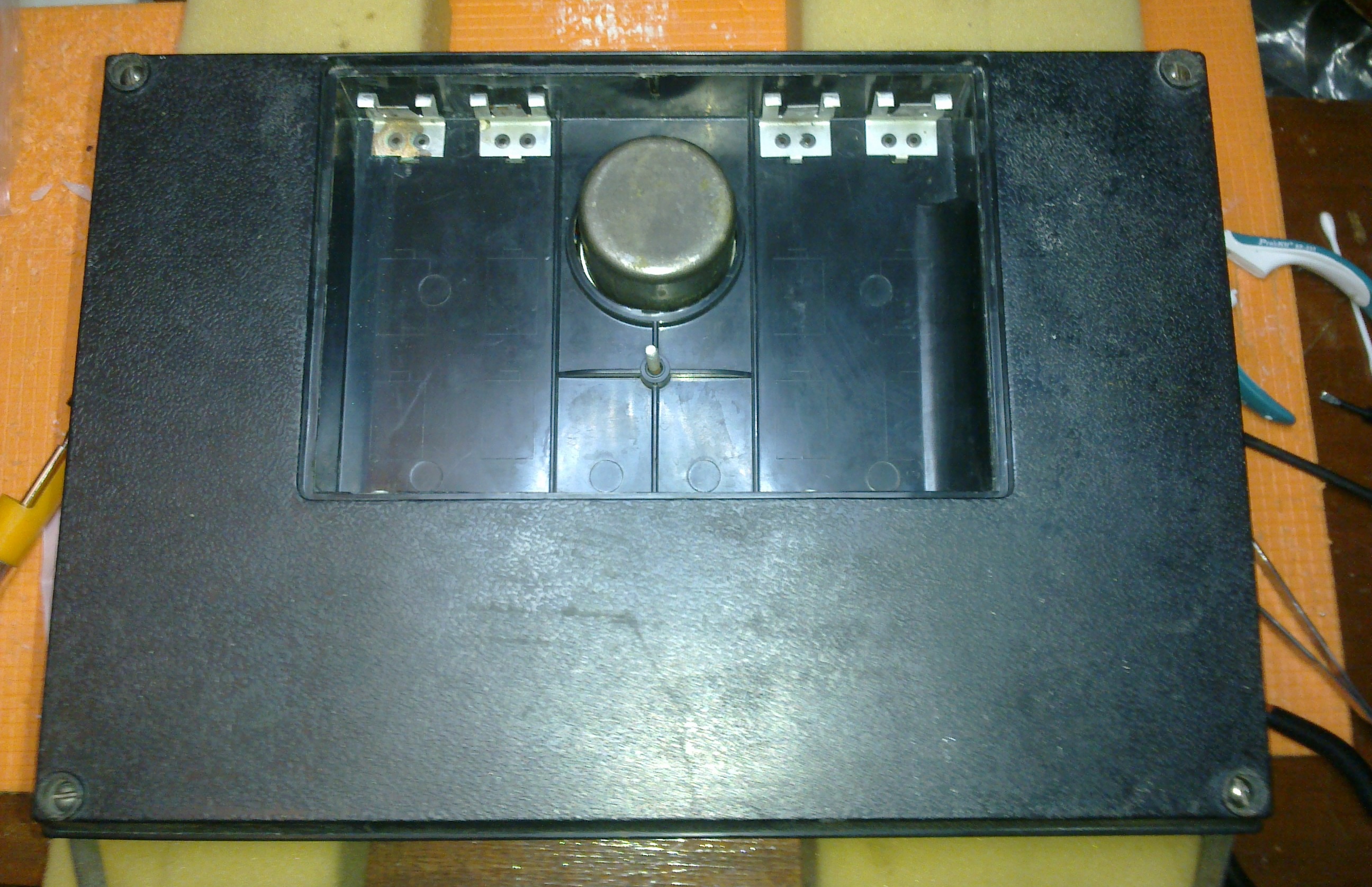

4. Сборка нижней крышки (поддона) с батарейным отсеком.

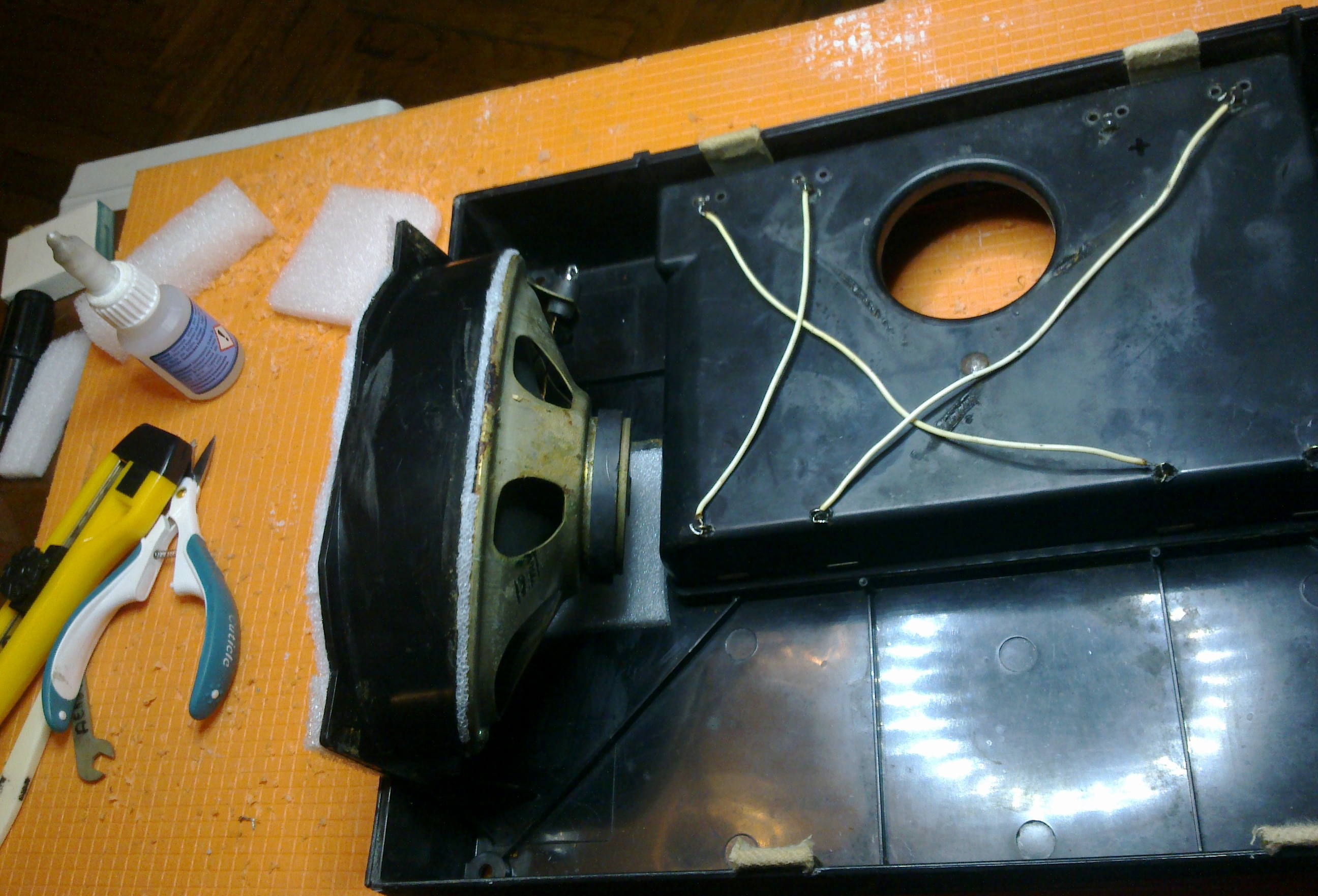

Установка в корпус динамика с рамкой в сборе и подпайка проводов к контактам(видно что старые провода расплавились и прикипели к корпусу):

5. Установка шасси магнитофона в сборе с верхней частью на поддон:

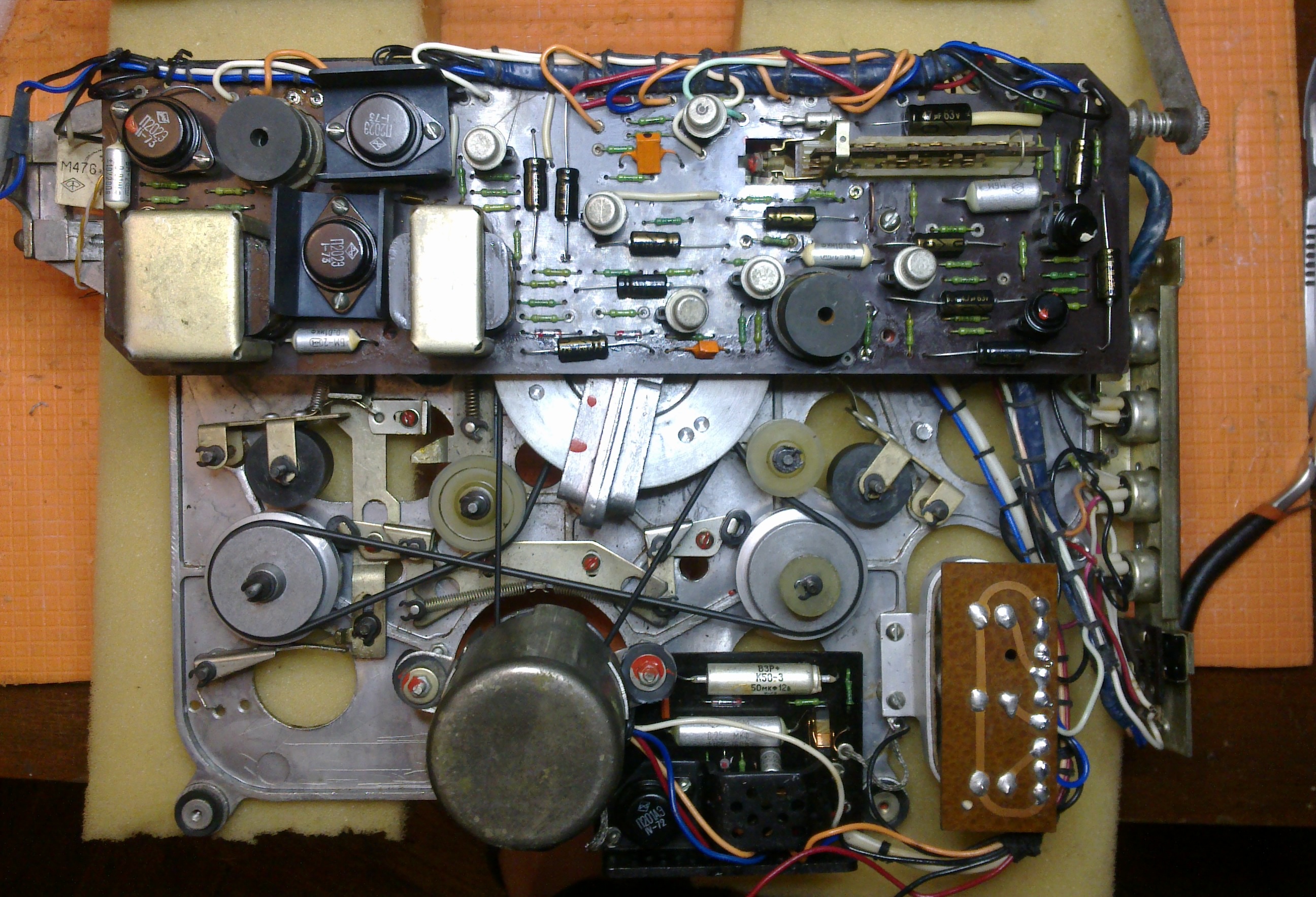

Вид на шасси сверху.

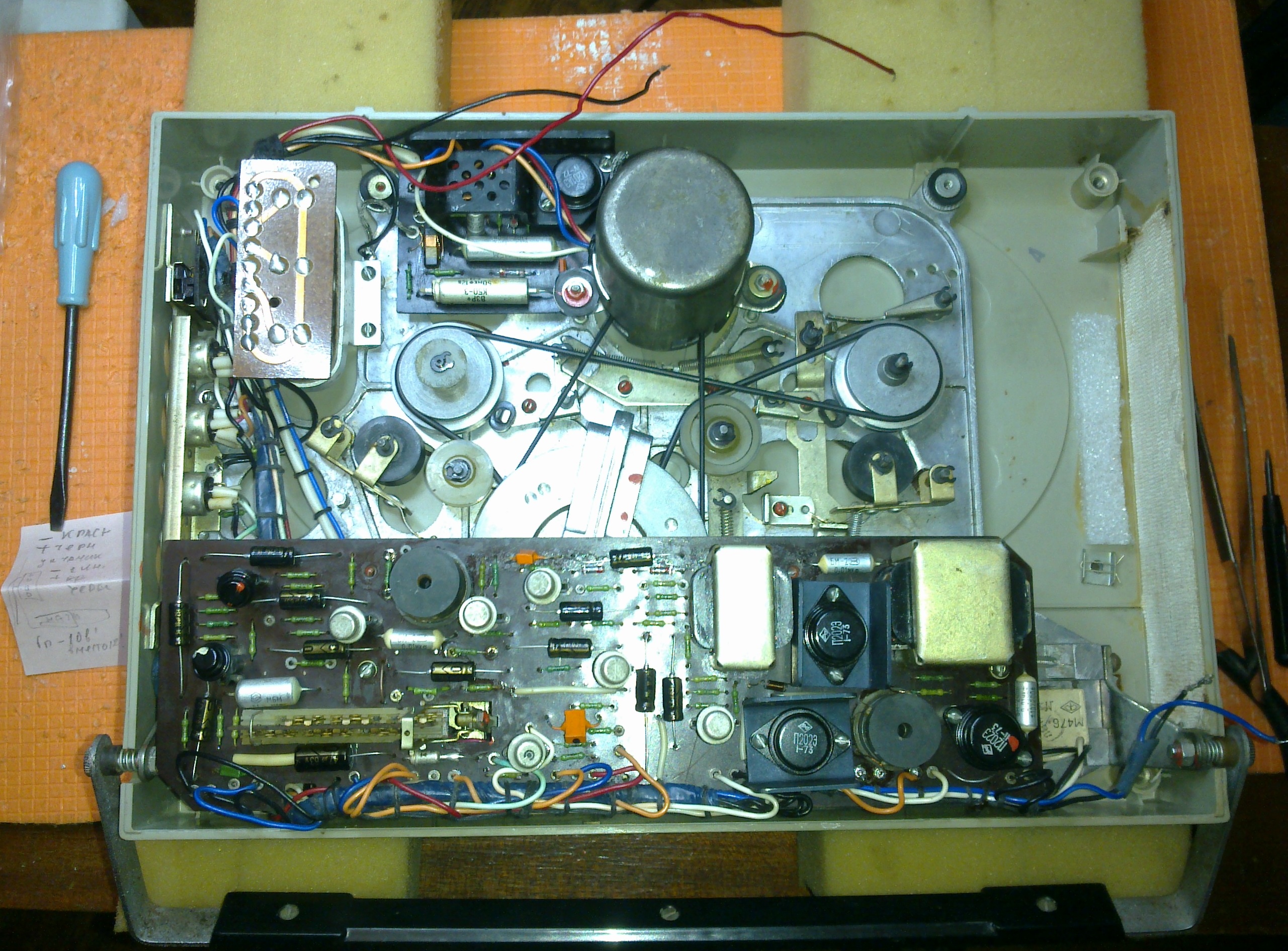

Вид на шасси снизу.

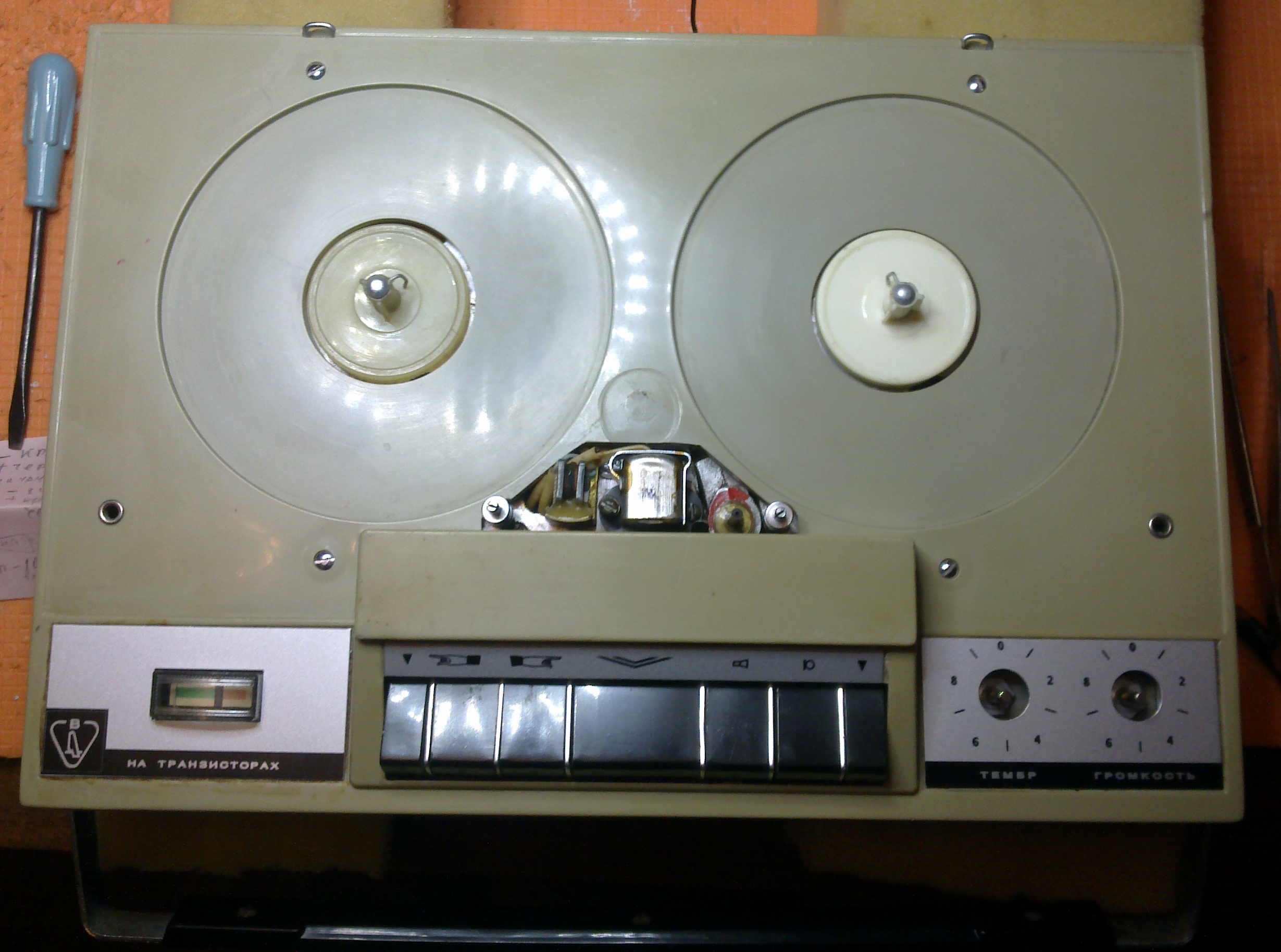

Верхняя часть с привинченным шасси.

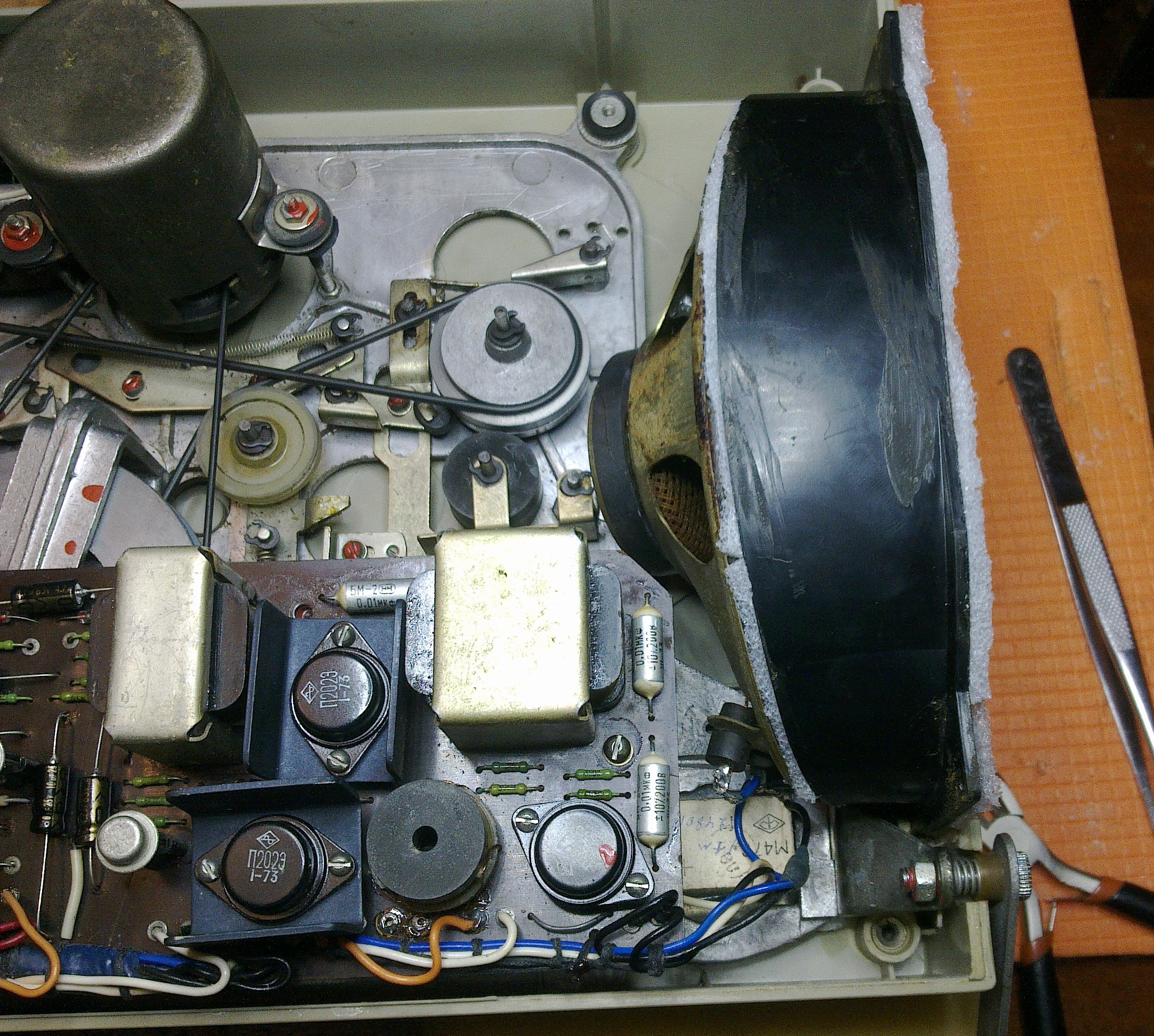

Установка динамика с рамкой на штатное место, подпайка проводов.

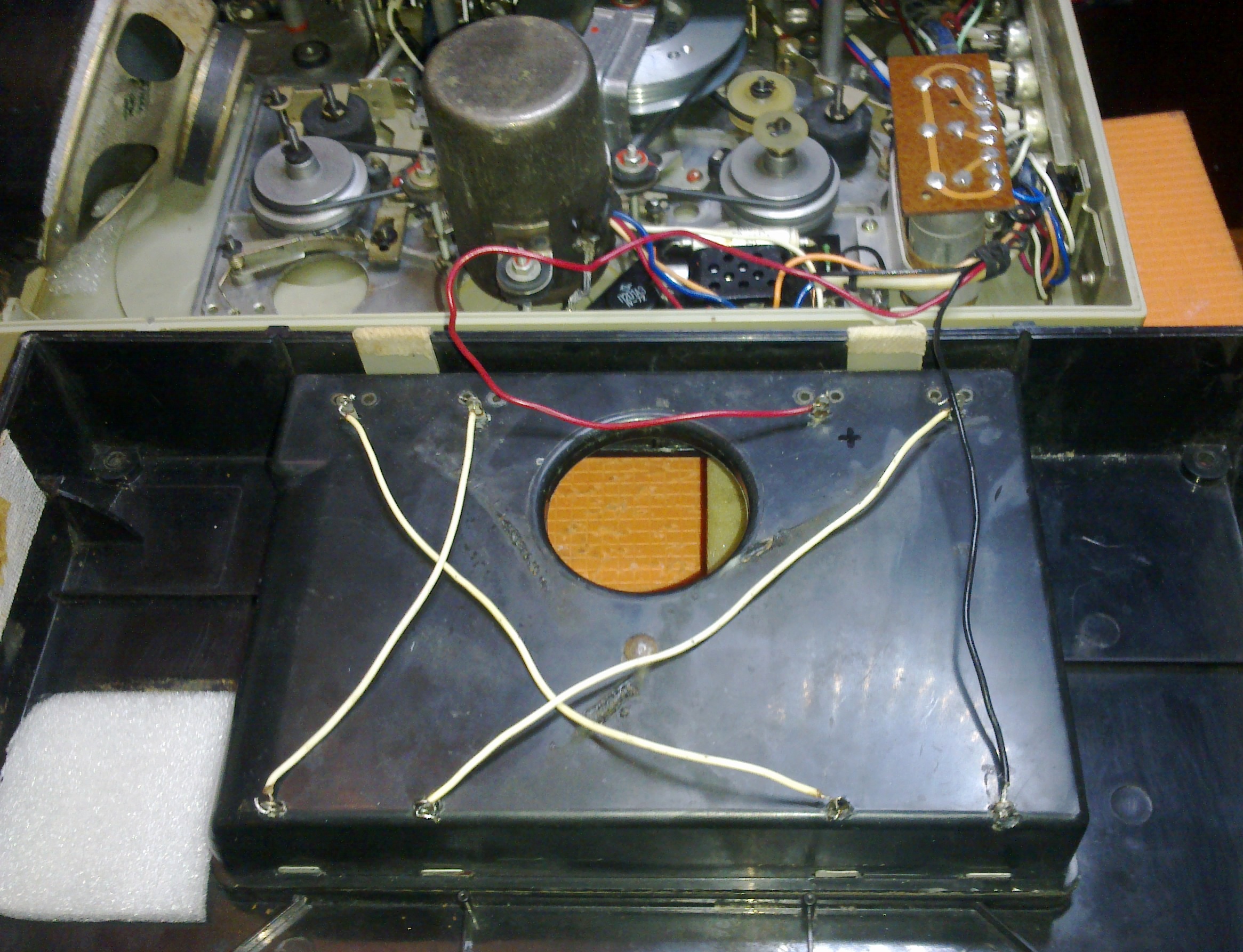

Подпайка проводов от батарейного отсека.

6. Сборка магнитофона:

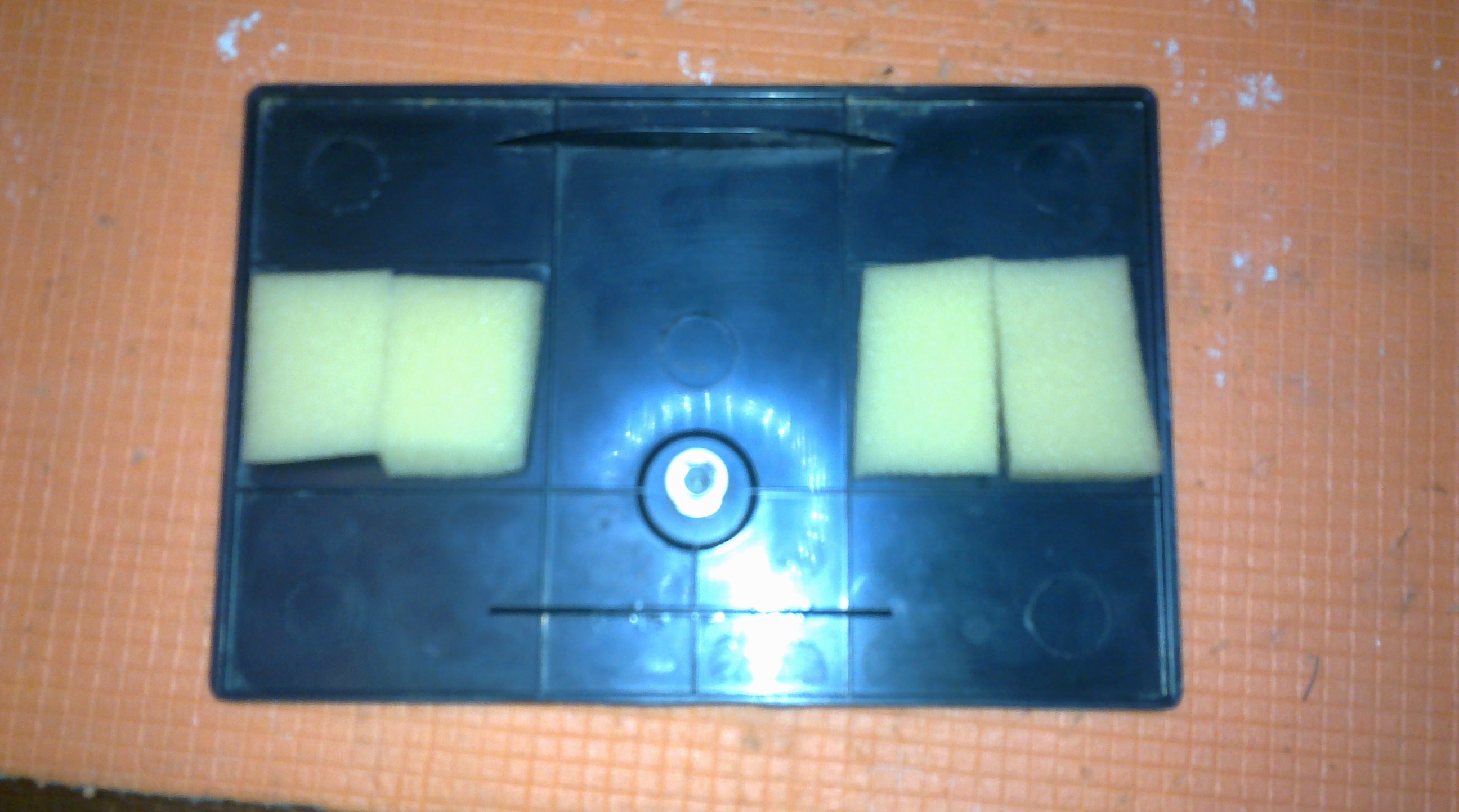

Подклейка поролоновых прокладок на крышку батарейного отсека:

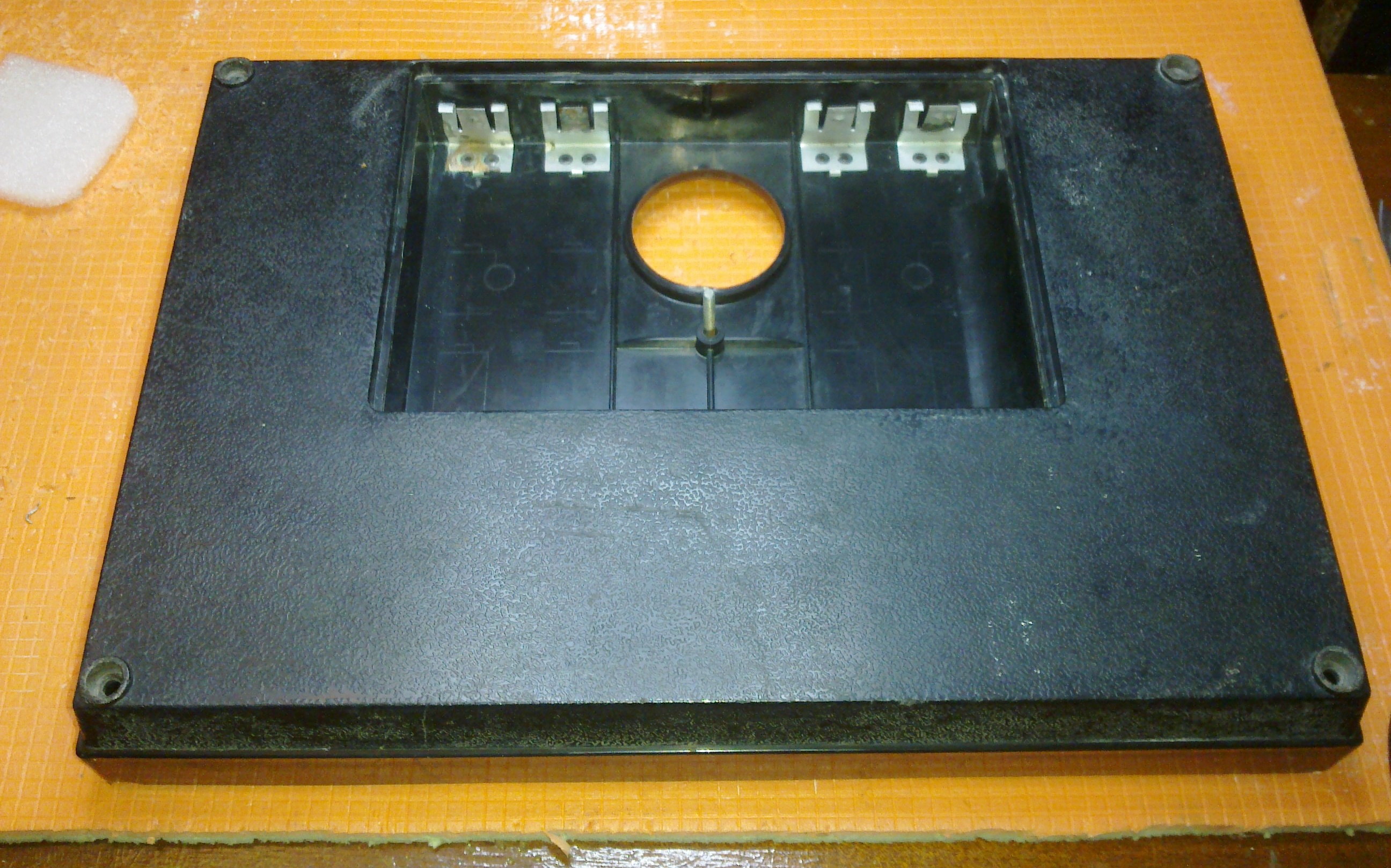

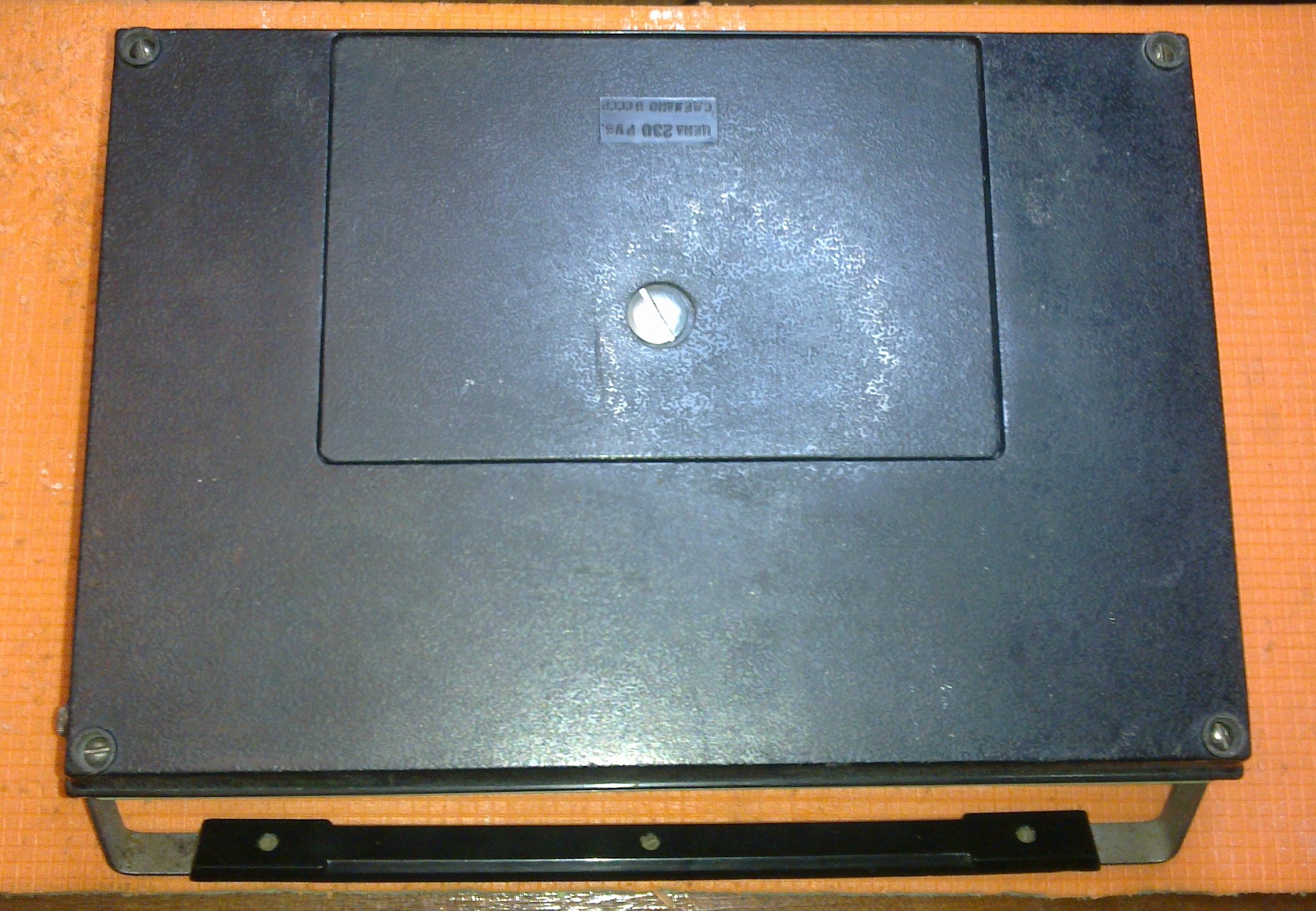

Поддон с крышкой батарейного отсека:

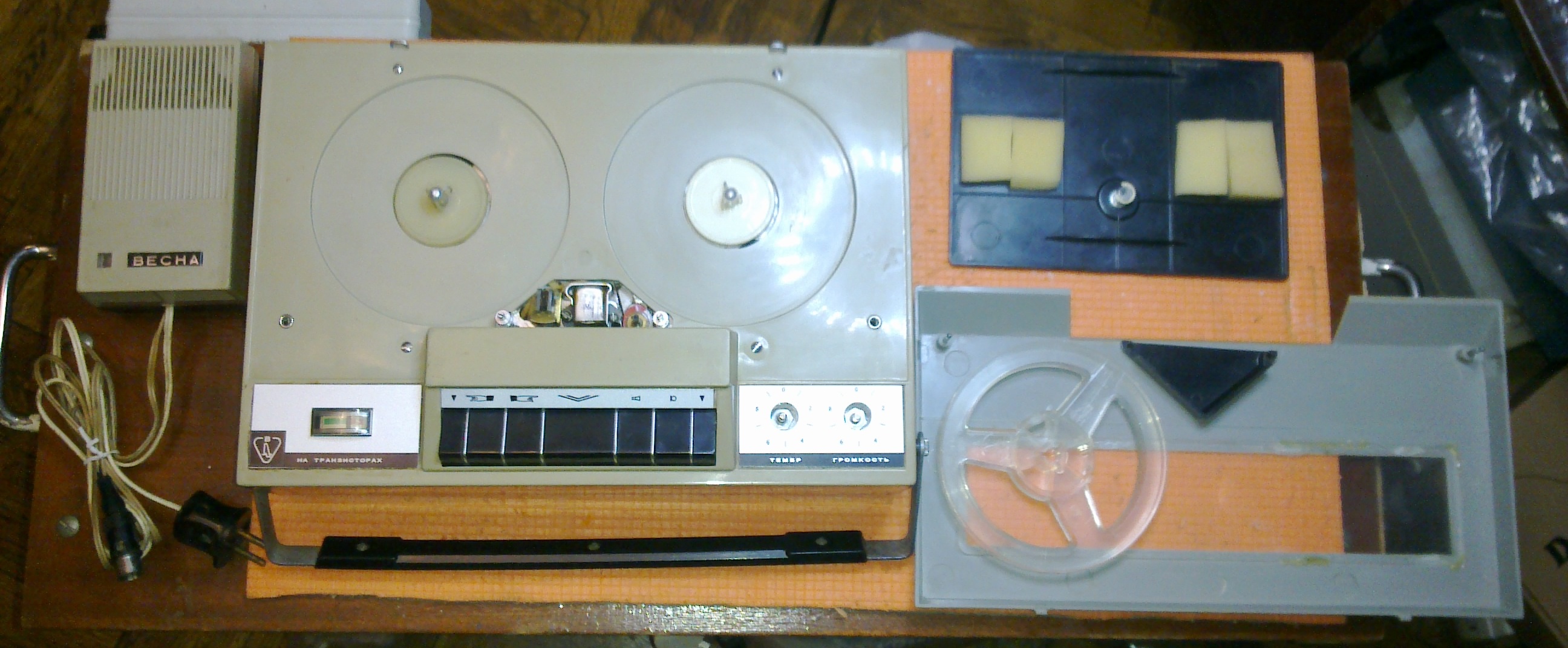

Съёмные элементы корпуса магнитофона:

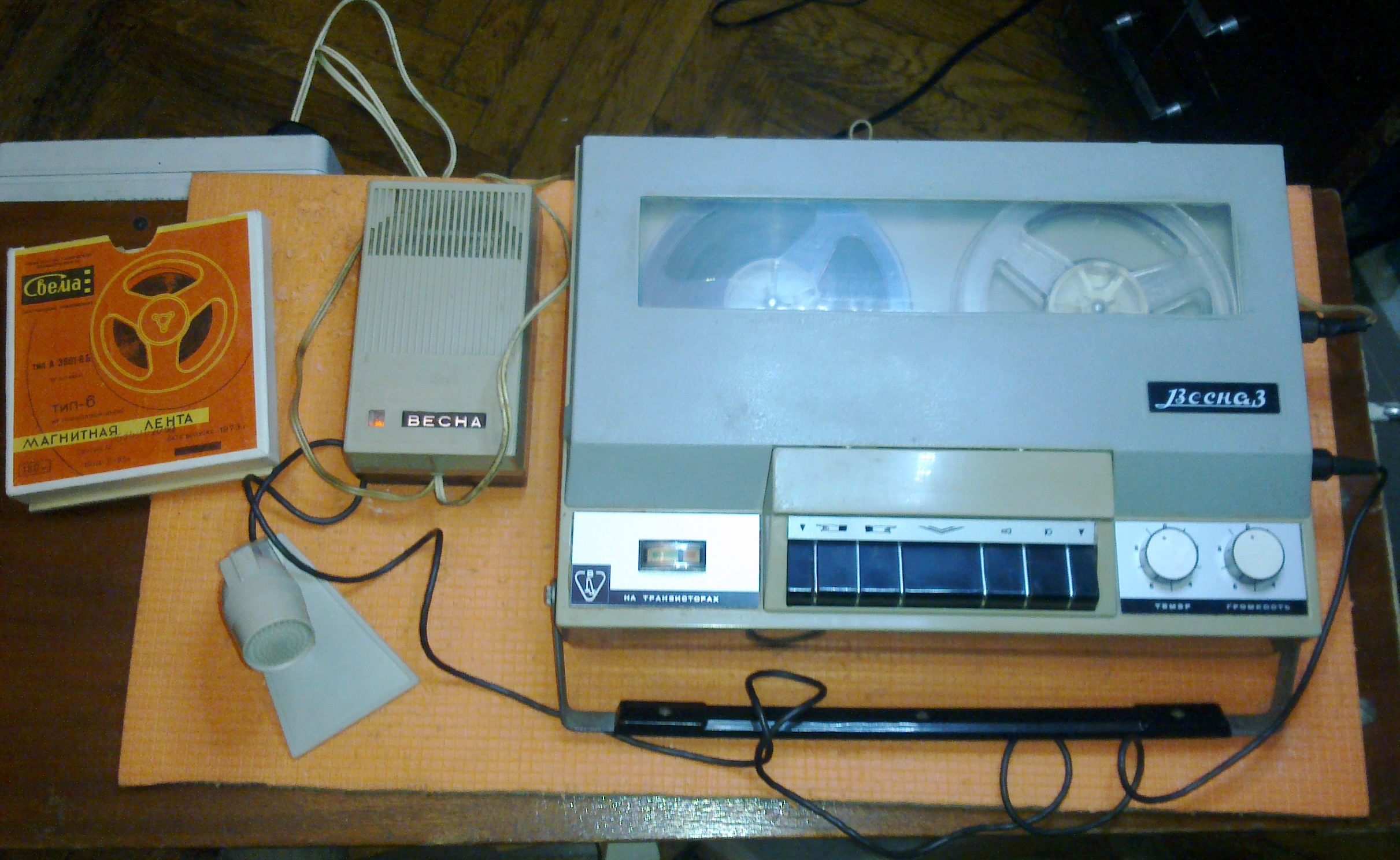

Магнитофон в собранном виде с родным блоком питания, родной катушкой и в полной комплектации (за исключением паспорта и соединительных шнуров):
