Опишу здесь мой опыт по переделке студийного магнитофона из монофонической в стереофоническую версию.
Немного общей информации:
Московский экспериментальный завод теле-радио аппаратуры с 1974 года выпускал студийный, радиовещательный магнитофон МЭЗ-102 при этом неоднократно модернизируя его (модификации магнитофона А, Б, В и последняя модификация БМ) и в 1985 году начал выпуск новой модели МЭЗ-109, однако видимо по специальному заказу в 1986 году был выпущен "модернизированный» вариант МЭЗ-102БМ. Именно такой магнитофон попал ко мне на переделку. Магнитофоны серии 102 отличались тем что в большинстве своем выпускались в монофоническом варианте, двухканальные стерео модификации были в меньшинстве.
Немного технических характеристик монофонической версии МЭЗ-102БМ:
![](https://sun9-17.userapi.com/impf/H7ix1OFsV5gPHz_fQfcd1_VbLZoYBkoNTg3wog/vz4Go10zNNA.jpg?size=754x1080&quality=96&sign=d056bdd75cd3646115d2c24bc8e49772&type=album)
![](https://sun9-7.userapi.com/impf/Sv3aLXvP2sUyinraVhx33jpcHD-aK9LoBjjv_g/ZSkINVONIDs.jpg?size=737x1080&quality=96&sign=568b5b4afe26755511a1ad51047be1ea&type=album)
![](https://sun9-15.userapi.com/impf/QymFVxO8UA6ezEi7qj20NtLg9hm3d2ugB4-GNw/T0ruL1KBbWw.jpg?size=737x1080&quality=96&sign=f24560c994c7b6c470df83a4eeddcf35&type=album)
![](https://sun9-23.userapi.com/impf/kXiKJ0wVTmkDtN3wg37tS-wG6eyddi3bcIsUYw/Ejf95pN_mWc.jpg?size=943x1080&quality=96&sign=470ce204f1bb275c16ce72e8d0180202&type=album)
Практически все характеристики соответствуют, кроме веса, магнитофон весит около 70 кг.
К большим преимуществам данного магнитофона можно отнести модульную архитектуру и блочный принцип конструкции, что позволяет запускать и настраивать магнитофон в полностью разобранном виде. Пожалуй такой особенности я не знаю не в одном отечественном или импортном студийном магнитофоне больше.
Общее фото магнитофона(уже после переделки, но внешне ничего с лицевой панели не поменялось визуально)) ):
![](https://sun9-48.userapi.com/impf/vCkV1GX72xmjJjhR_KvuA_BvjIObe9DWD-YgIw/G0ec4gtNX_g.jpg?size=807x631&quality=96&sign=ec552425da4bc553037dce489860864a&type=album)
Для удобства переделки магнитофон ко мне приехал без опорной тумбы, так он меньше и легче. Была сделана специальная подставка на колесиках для удобства сборки-разборки и настройки.
Для переделки предстояло выполнить следующую работы:
- Сделать новый комплект салазок для вторго комплекта звуковых блоков.
2. Сделать второй комплект проводки.
3. Переделать конструкцию блока коммутации и установить там вторую группу разъемов.
Кроме того необходимо было выполнить следующие работы:
- Полная замена электролитических конденсаторов во всех блоках и узлах магнитофона, содержащих электронные схемы.
2. Замена транзисторов КТ807Б в электронных блоках, работающих в ключевых режимах из-за их деградации, подробно описано ниже.
3. Полная переборка узлов ЛПМ, чистка и смазка всех трущихся и вращающихся узлов.
4. Дефектовка и проверка блоков магнитофона на работоспособность после модернизации.
5. Настройка звукового тракта и электроники управления.
К сожалению для переделки данного магнитофона необходимо провести большой объем слесарных работ по металлу. Так как завод в целях экономии не доукомплектовывал магнитофоны вторым комплектом салазок и переделать узел блока реле коммутации сигналов. Для этих задач мне помогли двое друзей Максим и Олег, которые произвели моделирование и изготовление недостающих комплектов блоков, а также панель разъёмов нового типа, так как было решено отказаться от использования архаичных разъёмов серии 2РМ заменив их на XLR а для этого понадобилось выполнить накладку под эти разъёмы.
Теперь опишу последовательно этапы работ.
Сначала необходимо было запустить магнитофон и проверить его работоспособность, так как шасси с ЛПМ и блоками было с хранения и с утратами родных блоков управления. Тут стоит упомянуть что блоки управления у модификаций магнитофона не совсем совместимы в разных модификациях. Но в данном случае повезло, удалось найти практически все родные блоки управления, кроме главного блока управления режимами (сокращенно БУР) он был от модификации 102В. Но отличия этих блоков к счастью несущественные и при небольшой переделке магнитофон заработал с этим блоком.
![](https://sun9-28.userapi.com/impf/Z-eeqbZnB1CsFa6GqEZB29N9vCvwP9JvW9mZvQ/lDInXeNTLtA.jpg?size=807x502&quality=96&sign=fb0d491ad78a61a79ba86a058629bcff&type=album)
Управление коммутацией режимов магнитофона основано на диодно-релейной логике, как в ЭВМ начала 50х годов)). При этом на фото видно заменённые транзисторы, вместо КТ807Б установлены КТ815Г.
![](https://sun9-69.userapi.com/impf/gKAbXp30ABeOjUvF9-A96WhF2VUbuBmr6jBUVw/sZdUifkAqmk.jpg?size=807x807&quality=96&sign=53c3460cc738b3555c1ba9024ea3bcb7&type=album)
На фото указаны следующие блоки:
БУД — блок управления двигателями, коммутирует управление боковыми двигателями при воспроизведении и перемотке, а также отвечает за работу схемы электронного торможения. Получает информацию от счетчика ленты для электронного торможения и команды с БУР и БУМ.
БУР — блок управления режимами — на него поступают команды с клавиатуры, с датчика натяжения ленты (ДОЛ) и датчика размера рулона (ДОП), которые так же имеют концевые выключатели для автостопа. Также он управляет коммутацией остальных блоков.
БУМ — блок управления магнитов — этот блок управляет всеми электромагнитами магнитофона, электромагнитами подвода, прижимного ролика, шпильки монтажа, тормозных электромагнитов двигателей и электромагнита экстренного тормоза.
БРС — блок регулировки скорости — этот блок отвечает за стабилизацию скорости ведущего двигателя.
Теорию работы ЛПМ трехмоторной кинематической схемы с обратной связью я отложу для другой статьи, здесь же укажу что применена схема без микропроцессорного управления, что имеет свои преимущества и недостатки.
Элементная база магнитофона, примененная в этой модификации состоит в основном из базы 70х годов, что привело к некоторым особенностям. Во первых в логике работы применена 155 серия микросхем логики, которая с одной стороны вполне надежная и живучая, с другой стороны имеет повышенное энергопотребление и тепловыделение. Так же в схеме в качестве ключевых транзисторов применены транзисторы КТ807Б, мощные усилительные транзисторы начала 70х годов. При разработке этого магнитофона других подобных транзисторов просто не было в СССР в большом количестве, видимо это сподвигло разработчиков устанавливать их в схемах в ключевых режимах, где эти транзисторы работали на предельных нагрузках и часто выходили из строя. Даже в ЗИП магнитофона этих транзисторов было 7 штук!!!!! В середине 80х завод решил эту проблему частично, переработав БУД, но в 1985 году в серию пошел МЭЗ-109 сделанный на более «современной» элементной базе и дорабатывать 102й не стали. Так же к особенностям можно привести использование в коммутации реле РЭС55А, довольно качественных герконных реле, а в коммутации звуковых выходов применены также реле РЭС22. Эти реле иногда выходят из стоя (в частности в данном магнитофоне мною было заменено 3 реле РЭС55А и одно РЭС22). Касаемо транзисторов КТ807, то кроме того что они работают в предельных режимах, так и возраст дает знать - со временем они деградируют, и коэффициент усиления у них падает до 0. А бывает и так:
![](https://sun9-10.userapi.com/impf/AzItHfqJlYFfxk1pc5RT_OIJV2EZCYMpkJpcFQ/EoabAmEpR78.jpg?size=807x435&quality=96&sign=b7f765a91683cd27bbb8187d3ae6063f&type=album)
Адекватной и прямой замены данных транзисторов увы нет! В ключевых режимах я применяю вместо них КТ815Г и КТ815В в зависимости от режимов нагрузки. Монтаж транзисторов осуществляется на родные крепления от КТ807 с подпайкой выводов на проводах.
![](https://sun9-59.userapi.com/impf/ZPmex5ObeXndG-TxhPxdKujDe9JOI8ExdEBYvw/g1uIsHtI83s.jpg?size=807x807&quality=96&sign=afff36d178d10e625c24b8b42dd937dd&type=album)
В схемах, где 807е применены в усилительных режимах необходима полная их дефектовка, как правило я их заменяю на такие же транзисторы с хранения с проверкой с помощью транзистор-тестера типа ППТ-1.
После восстановления работоспособности магнитофона приступаем непосредственно к переделке.
Благодаря моим друзьям заказан комплект салазок и новая рамка под разъемы:
![](https://sun9-5.userapi.com/impf/kbcSY761YOeteDbmAO0Zg4GwVYHCTfgHabPD9A/D1IW9QYZyfY.jpg?size=807x619&quality=96&sign=19cb97a6d942eb3dff6a7979b0ba2c4e&type=album)
![](https://sun9-53.userapi.com/impf/-gRyocQ_qa_qMj71bx9g7PS_RoIMY2W9rWbYzw/q8v8awqfnZU.jpg?size=807x319&quality=96&sign=5f61cd252f19a7d8ec1695daad5542f5&type=album)
Кроме этого необходимо доработать панель разъёмов на корзине звуковых блоков:
![](https://sun9-3.userapi.com/impf/WWsLwAbNGKVXIiksXvmIqEKmAALp9sypgM-7zw/LPjA7olUKTQ.jpg?size=813x1080&quality=96&sign=a3eb041133131661e8397de53e46b5f4&type=album)
Маленькое отступление — в магнитофоне в качестве контрольных разъёмов для подключения измерительных приборов использованы штекеры ОНЦ-ВГ16/5, причем они подключены по симметричной схеме! (то есть этакая замена miniXLR).
Заводская корзина звуковых блоков и блока питания звуковой части(в монофоническом варианте):
![](https://sun9-14.userapi.com/impf/ivI3E3QT6GN3vavA_wH3H14XirDdv-PuAUIQcw/ixK872wbQG4.jpg?size=807x552&quality=96&sign=3752f0387ccf6e402158dfa955b68e1f&type=album)
К сожалению закладные, установленные в магнитофоне хотя и рассчитаны на два комплекта салазок, не имеют отверстий под второй комплект креплений. Поэтому мне пришлось полностью разбирать всю корзину и пересверливать закладные. При этом приходится делать подгонку «по месту» по той причине что размеры креплений в разной части корзины неодинаковые и сделать шаблон для закладных не получается.
Устанавливаем новые фильтры БВЧ(блока высокой частоты):
![](https://sun9-46.userapi.com/impf/k14ww9K_LfvBlX5UL3juHSrkO8uC_eAgrBMlxg/cMDiXT67g2U.jpg?size=762x807&quality=96&sign=ed8efa071df2a4d18d84709a5f41e69d&type=album)
затем собираем корзину, подпаиваем всю коммутацию и звуковые цепи, при этом цепи питания дублируются с основных блоков:
![](https://sun9-28.userapi.com/impf/aF382cAGxEbWEP2JMP0E79bEN8MojyjvKUqZtw/9IUx0NHrCt4.jpg?size=807x491&quality=96&sign=27264594b1f725c6eb08d984da006444&type=album)
Большой проблемой оказался поиск и подбор выходного симметрирующего трансформатора. К сожалению на заводе применяли свой собственный трансформатор на нетипичном железе, поэтому все попытки его повторить оказались обречены. Был даже вариант сделать выход на микросхемах, но к счастью удалось купить блок трансформаторов от МЭЗ-205, которые полностью аналогичны 102му, за исключением того что установлены на печатной плате. Пришлось правда плату распилить из-за ограничений размеров за звуковыми корзинами.
![](https://sun9-61.userapi.com/impf/94HgIBscXs07T77jWKVkuY4bCN6wihwyv1EmeA/09CzyMTbIbs.jpg?size=807x807&quality=96&sign=78d6585b248edc1e79beeac143ad3871&type=album)
Родной симметрирущий трансформатор выхода УВ. Был разобран для выяснения его характеристик.
![](https://sun9-74.userapi.com/impf/wJ4kG6WFiMoTEyyiCwni_H4iNnpM8y8bAU8inA/sASPEai17Gs.jpg?size=807x681&quality=96&sign=bb67dfad9f95cceb1d53a695e52be38e&type=album)
Установленные в замену трансформаторы от МЭЗ-205.
Далее переделываем блок коммутации реле:
![](https://sun9-20.userapi.com/impf/i8PUxsy-5AByV7q9MRvUxOUZLsTMtnWb9ccFIw/KBS3jO4Hl8U.jpg?size=807x623&quality=96&sign=bcdbed8916a7185342272e353db95b09&type=album)
Для этого блок полностью разбираем, и устанавливаем в него второй ножевой разъём. Так же поступаем и с ответной частью на корзине.
![](https://sun9-57.userapi.com/impf/tbwK76Od9BQZzYyw8ZCHQ9F1v0aO1RpG2BkPDg/-8EBlGRQ6K0.jpg?size=807x796&quality=96&sign=f0e2df246ae128be4b74045106fe55f3&type=album)
![](https://sun9-64.userapi.com/impf/8cc636a4r8Wu09JMBgQc1B878WZzlmAIScxyGw/D0rWZPArkIw.jpg?size=807x807&quality=96&sign=1162af0104d908f599974fa6aad4881f&type=album)
в блоке коммутации не забываем заменить все КТ807:
![](https://sun9-37.userapi.com/impf/bnN9XHbcJUqHv5t14Jfm_Lu_G4oHSwKENfNTlw/IbY4IURrTCM.jpg?size=785x807&quality=96&sign=c20a81c1e372a13aee11f27feed2fe5c&type=album)
Далее собираем всю корзину, устанавливаем недостающие жгуты проводов и ставим заднюю панель с выходынми разъёмами:
![](https://sun9-57.userapi.com/impf/5KLkcn0qgPy6WHEKBKBcu2ZtzK7Ka_AkA6cRZw/bf31-rfcURw.jpg?size=807x583&quality=96&sign=aa60e7df16eb5e4cde7d863d3625868a&type=album)
![](https://sun9-49.userapi.com/impf/GeS1ZR98lH1bO6tFUiUfiHkrQ6l0MPmFZHWBCA/4RAwqwzt-YE.jpg?size=807x338&quality=96&sign=09e7d54fcf9515a8dd25db24897c1c49&type=album)
![](https://sun9-41.userapi.com/impf/Sw4iCxNvUmgWOofC7dtxDnIjXGWzsWOy7n-xmg/Q3KPf0SkgNA.jpg?size=807x553&quality=96&sign=b506de5ef1ad86b0d277ca24c5e26950&type=album)
![](https://sun9-36.userapi.com/impf/z6J19odxB8cE-I-cgVsTfhDftI6ojpKxHyowUQ/ZZ5MTb7xK6Y.jpg?size=807x622&quality=96&sign=2a4f2116bf12c882437d9e57a1012f8c&type=album)
В данной корзине установлены:
- Пара БВ — блок воспроизведения
- Пара БЗ — блок записи
- Пара БВЧ — ведущий и ведомый блоки высокой частоты — или генератор стирания и подмагничивания по простому)
- БП — блок питания звуковых блоков 27 в и счетчика и БРС - 5 в.
- Панель разъёмов для подключения измерительной аппаратуры и выключения питания БЗ и ГСП.
В блок головок установлены двухканальные стерео головки:
![](https://sun9-40.userapi.com/impf/bd32fcQYRogvdumircBLhjT06rZvYV8S2hXEeg/ayHllbao1jg.jpg?size=807x509&quality=96&sign=65a650e3fb689fe2e2af6a68f70ba77c&type=album)
Для соединения магнитофона в работоспособные узлы мною были сделаны комплекты ремонтных кабелей:
![](https://sun9-69.userapi.com/impf/IS7od6kbh6qz8xFtQTY6sbzDwb6Nsa2QwPuvlQ/4X4fvhSL2UE.jpg?size=807x431&quality=96&sign=e75b890163b42a4afd6524a4510149e3&type=album)
Перед сборкой было выполнено еще несколько операций:

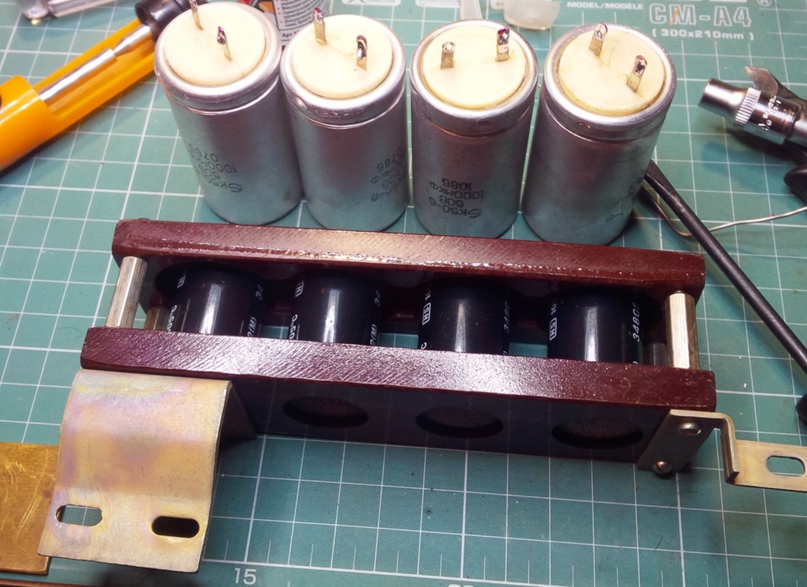

Замена блока конденсаторов источника питания блоков управления:
![](https://sun9-5.userapi.com/impf/-qN3dgo3dCPsdkk9d2nbtSkvGH_0EY3QubfR5A/SW48xN9Wcro.jpg?size=807x587&quality=96&sign=d4a2b48a5aca5e2bc2c01e4f19b82b2e&type=album)
![](https://sun9-30.userapi.com/impf/PtZhJ91ZG84tl_A5-9EgjBrKoUcCiqg9K3Nw5w/zsGW0YxTPro.jpg?size=807x539&quality=96&sign=d0b56eb0de5c9723d43ffcc99ea61d25&type=album)
Кроме того был заменен упорный кронштейн для откидывания ЛПМ, родной был кривой и касался БУД что могло вызвать КЗ.
![](https://sun9-75.userapi.com/impf/FHcqf3l6nW_-1pXo-eLod6NNAC6m-YCxTyIrGg/fScNriIYRcE.jpg?size=828x1080&quality=96&sign=02d7a2527a36f2d4cf1d88cbdeb00f31&type=album)
Фото замены и профилактики других узлов ЛПМ:
![](https://sun9-35.userapi.com/impf/Fn_GGNy--3fCxBMF7tUHhSdxzNtVwRbl6V-qDQ/7cQ0vAqf20U.jpg?size=1019x2160&quality=96&proxy=1&sign=90216298810259ff011183be33f5aa03&type=album)
![](https://sun9-70.userapi.com/impf/r430FEqARVqwl-VJ-tmOS4Vz33fw-OfpScMnpg/EwVAkn01a9A.jpg?size=800x1080&quality=96&sign=9a2ad5de9b4328a0036259e25aa06db3&type=album)
Со счетчиком потом возникли проблемы — вышли из строя 2 транзистора КТ315Г и был выявлен один заводской непропай. Транзисторы были заменены на импортный аналог (2SC945).
Затем соединяем рем-кабелями магнитофон в работоспособное состояние:
![](https://sun9-58.userapi.com/impf/Csj3n7jiR_VsrYgFMMJBnpT2qox3DWhlCqUdaA/TSFMLC3FWVQ.jpg?size=807x680&quality=96&sign=777f7d604872b870bcfa07e1587496fd&type=album)
МЭЗ-102БМ ст работа в разобранном виде
В процессе работы было выявлено что все БВ, один БЗ и одни БВУ оказались неисправны.
Было выявлено что в одном БВ был неисправен выходной усилитель. Этот БВ вообще был несчастливым, некие вредители выкусили там все конденсаторы серии КМ. Блок был отремонтирован.
![](https://sun9-43.userapi.com/impf/SVqp9ymbpGf2AnAblAs6zJmLFi9udh86iNSjXg/v7CbTyAOJJE.jpg?size=807x471&quality=96&sign=312f67d46238dfaf44eafcd396b1817b&type=album)
В другом БВ, и одном БЗ были неисправны реле РЭС55А отвечающие за переключение коррекции:
![](https://sun9-65.userapi.com/impf/h0CXDAoPKRGPx85gnJVZ0i9_55TbQEvSyzYFJA/eqPkw_36UGs.jpg?size=807x807&quality=96&sign=8005369dac087ef86199cee6f84acade&type=album)
![](https://sun9-56.userapi.com/impf/9UMApVoD_mScojTTZA55e8sdTSlVxY12rdN6Gw/SVWaObSwB2Y.jpg?size=807x660&quality=96&sign=8dd31aed7de16c036dba2c1f7a3fd09b&type=album)
Кроме того в одном ГСП выявлен некачественный выходной трансформатор.
После этого была осуществлена настройка уровней записи и воспроизведения. И осуществлена тестовая запись.
Для подключения к измерительной аппаратуре я использовал трансформаторные преобразователи симметричного сигнала в несимметричный на основе согласующих приставок к измерителю КНИ 6-5 и самодельную симметрирующую приставку для генератора Г3-118.
![](https://sun9-47.userapi.com/impf/XWUMR9xUS2GnipILAMKuCRo4lUcnpKTZfCXfyg/CrjTI_FEtJc.jpg?size=807x635&quality=96&sign=2b85f5d526387548b00d2268beaf403c&type=album)
![](https://sun9-23.userapi.com/impf/xF6HxAwx29Y4VS8ZiSyjTWhSKEYj7-jSCqeSjA/p8poxtm79r8.jpg?size=863x1080&quality=96&sign=0fde18d5b49cef5e4ebbdf05ddffb07e&type=album)
МЭЗ-102БМ ст 1986 года выпуска после настройки
Несколько особенностей данного магнитофона:
- Входы БВ здесь сделаны на малошумящих транзисторах КТ3107Ж,более ранние модели 102А, 102Б и В имели входы на П28. БВЧ здесь также отличается.
- Коммутация контрольных выходов полностью соответствует заводской двухканальной стерео-версии
- Работа ЛПМ настроена в «мягком» режиме что обеспечивает работу с тонкими лентами.
В целом по магнитофонам МЭЗ-102 у меня будет отдельная статья, посвященная их достоинствам и недостаткам.
