Введение
В данной статье будут рассматриваться источники питания для батарейных бытовых магнитофонов СССР, в документации и на корпусе они в основном называются "выпрямители", и будем придерживаться этой терминологии. Статья носит ознакомительный характер.
В основном выпрямитель представляет из себя трансформаторный линейный преобразователь синусоидального напряжения переменного тока 220 в в пульсирующее напряжение постоянного тока 12 в, которое затем стабилизируется до минимума пульсации. До 1971 года производители магнитофонов сами выбирали дизайн и конструкцию выпрямителя, поэтому было большее разнообразие конструкций и схемных решений. После 71 года из-за принятия новых ГОСТов и по постановлению ЦК КП СССР было принято решение об "унификации" БРЭА, в том числе и аппаратуры магнитной записи. После этого были введены классы устройств и стандартизированные конструкции. С этого момента магнитофоны стали комплектоваться унифицированными блоками питания серии БП 12/5 - 12/10. Но из за инерции производства, некоторые заводы - например Запорожский завод передвижных электростанций так и не перешли на комплектование своих катушечных магнитофонов такими блоками питания и поставляли их с оригинальными выпрямителями собственного производства вплоть до сворачивания производства катушечных магнитофонов серии "Весна".
Часть 1 - Блоки питания к магнитофонам серии "Весна"
Магнитофоны серии "Весна" являются самыми первыми и передовыми в СССР катушечными магнитофонами с автономным питанием - разработка началась их в 1958 году, а серийных выпуск в 1961 году. Естественно для работы от сети 127/220 в переменного тока заводом был выпущен выпрямитель собственной конструкции.
Выпрямитель для магнитофонов серии - Весна Киевского завода "Коммунист", Запорожского завода передвижных электростанций и магнитофона Весна 2 представлял собой простой трансформаторный линейный преобразователь напряжения с диодным мостом серии Д7 (Д7Б) без стабилизации выпрямленного напряжения. Конструкция выпрямителя была предельно проста - металлический корпус, покрытый светлой кремового оттенка эмалью, с переключателем напряжения сети с одной стороны и отверстиями для шнуров питания и выхода 12 в с другой стороны.
Рис. 1 Схема выпрямителя магнитофонов Весна и Весна 2
Технические данные:
Напряжение питания - 127 и 220 в 50 Гц переменного тока
Выходное напряжение - 12 в постоянного тока
Ток нагрузки - не более 400 мА
Фотографии:

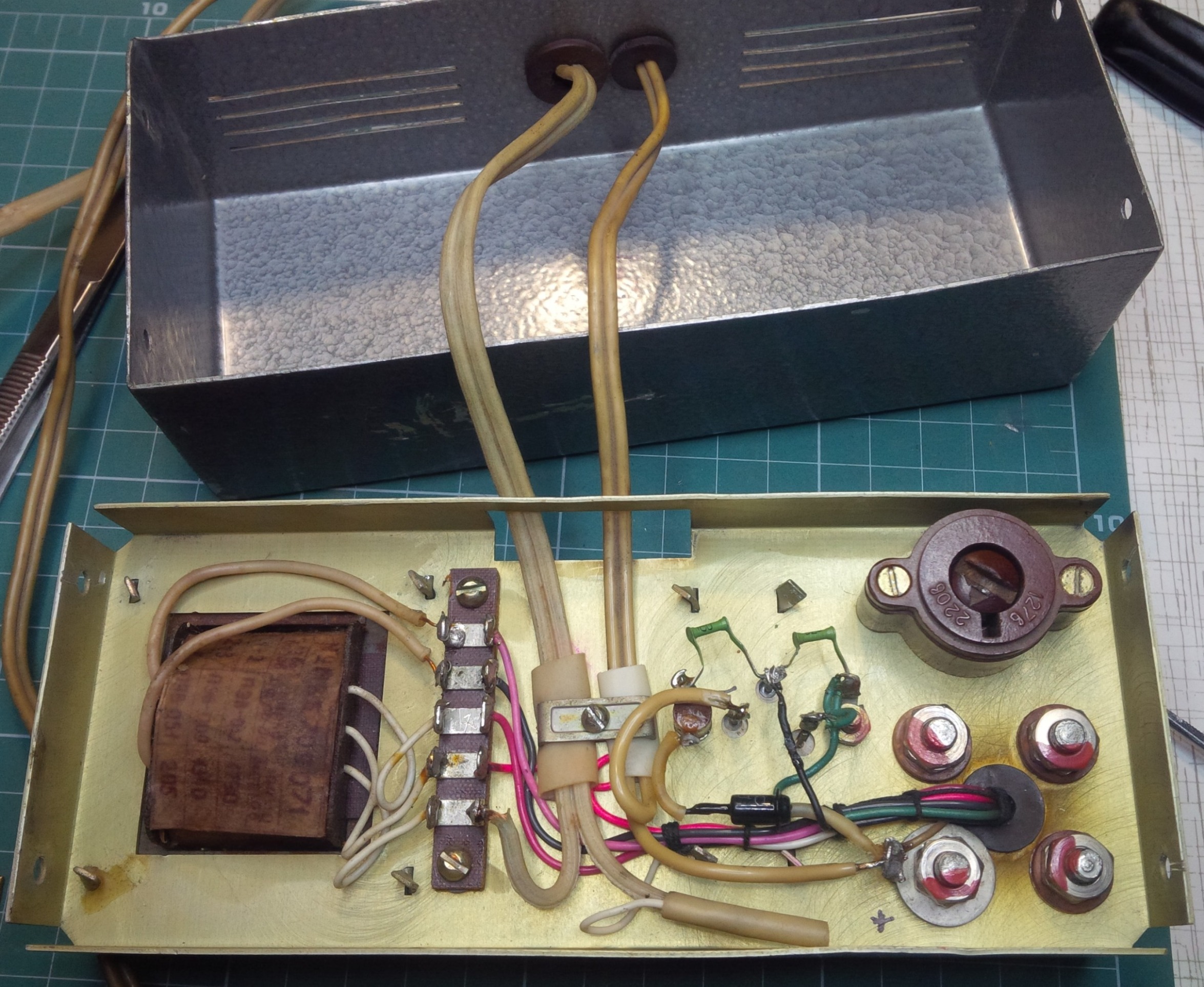

Рис. 2. Выпрямитель магнитофонов Весна и Весна 2, общий вид
Рис. 3. Вид со снятым кожухом.
Выпрямитель этой конструкции вплоть до модернизации магнитофона Весна-2 в 1966 году в "Юбилейный" выпуск в честь 50ти лет Октябрьской Революции поставлялся без изменений к магнитофонам. В 1966 году выпрямитель модернизировали, добавив схему стабилизации напряжения на стабилитроне Д813 и транзисторе П201, и ввели фильтр питания в виде емкости на 500 мкФ на основе конденсатора ЭГЦ.
Рис. 4. Схема стабилизированного выпрямителя магнитофонов Весна-2 юбилейной серии
Технические характеристики:
Напряжение питания - 127 и 220 в 50 Гц переменного тока
Выходное напряжение - 12 в постоянного тока
Ток нагрузки - не более 400 мА
Конструкция выпрямителя изменилась, корпус изготовлен из пластика с большой решеткой теплоотвода и эмблемой завода-производителя. В конструкцию ввели большой радиатор теплоотвода от силового транзистора.
Рис. 5. Выпрямитель от магнитофона Весна-2 юбилейного выпуска.
Рис. 6. Выпрямитель без кожуха, видно большой радиатор размером с весь корпус выпрямителя.
С 1969 года завод начал выпуск магнитофонов "Весна-3", и в первом и втором выпуске этих магнитофонов применялся так же выпрямитель от магнитофона Весна-2 юбилейного выпуска, с заменой штекера питания на унифицированный штекер типа СГ-3. С 1971 года завод выпускал более совершенный выпрямитель с более сложным стабилизатором питания, с регулировкой, специально для магнитофонов Весна-3 третьего выпуска.
Рис. 7. Схема выпрямителя от магнитофона Весна-3 третьего выпуска.
Технические характеристики:
Напряжение питания - 127 и 220 в 50 Гц переменного тока
Выходное напряжение - 12 в постоянного тока
Ток нагрузки - не более 300 мА
Конструкция этого выпрямителя очень отличалась, он был более габаритным, имел двухцветный корпус, состоящий из двух частей. В верхней части было окошко для неонового индикатора включения питания и надпись ВЕСНА. В задней части крупную решетку вентиляции радиатора силового транзистора. Схема выпрямителя усовершенствована, введена регулировка выходного напряжения, улучшена система помех-подавления.
Рис. 8. Выпрямитель от магнитофона Весна-3 третьего выпуска.
Этот выпрямитель был последним, произведенным заводом, так как выпуск катушечных магнитофонов с автономным питанием, завод на модели Весна-3 прекратил.
Часть 2 - Блоки питания к магнитофонам серии Комета/Лира
Вторыми по оригинальности дизайна и массовости выпуска были выпрямители для магнитофонов серии Комета/Лира Новосибирского завода ТочМаш и Томского радиозаводов. По скольку с 1967 г оба этих завода до 1969 г выпускали магнитофон под одним названием "Комета 206", то и выпрямители оба завода выпускали параллельно. Причем несмотря на то что магнитофоны и блоки питания были одинаковые, они все же отличались в деталях и в некоторых элементах дизайна. Примечательно что в руководстве по эксплуатации выпрямители здесь названы "сетевыми приставками".
Блоки питания выпуска до 1969 года все выпускались в металлическом корпусе на металлическом (алюминиевом) шасси и все со стабилизацией спрямленного напряжения. Используется стабилитрон Д813 и силовой транзистор П201А (П201АЭ), диоды Д202.
Общая схема выпрямителей этой серии:
Рис. 9. Схема выпрямителя от магнитофонов Комета 206 двух заводов.
Технические характеристики:
Напряжение питания - 127 и 220 в 50 Гц переменного тока
Выходное напряжение - 12 в постоянного тока
Ток нагрузки - не более 400 мА
Компоновочные решения показаны на фотографиях ниже, в 1968 г были небольшие отличия, в уменьшении количества стоек, удалении резистора на 320 Ом, замене стабилизатора на Д814.
Рис. 10. Выпрямитель 1967 г.в. Новосибирского завода, особенность - выключатель питания на шнуре. Щыльд сбоку утрачен.
Рис. 11. Выпрямитель 1967 г.в. Томского завода, характерная эмблема - "Ёлочка."
Рис. 12. Выпрямитель 1968 г.в. Новосибирского завода, шыльд с характерной эмблемой - "Шестеренкой"
Рис. 13. Шасси выпрямителя, вид со стороны нижней части, типовой для блоков обоих заводов 67 г.
Рис. 14, Шасси, вид с верхней части, электролитические конденсаторы заменены.
В 1969 году конструкцию магнитофонов Комета изменили, а Томский завод начал их выпускать под маркой "Лира". Тогда же изменили и конструкцию выпрямительной приставки. Она получила пластмассовый корпус, другую компоновку радиоэлементов, диоды - Д226(Д226Д), стабилитрон Д814, силовой транзистор - П214, но схема осталась прежней.
В пластмассовом корпусе сверху - в углу справа нанесена эмблема - завода, а так же расположена вентиляционная решетка. Снизу на поддоне написано название приставки и принадлежность её к магнитофону - комета или лира, а так же переключатель напряжения сети.
Рис. 15. Выпрямители от магнитофонов Комета-206 и Лира-206 1969 года выпуска. Отличаются эмблемой.

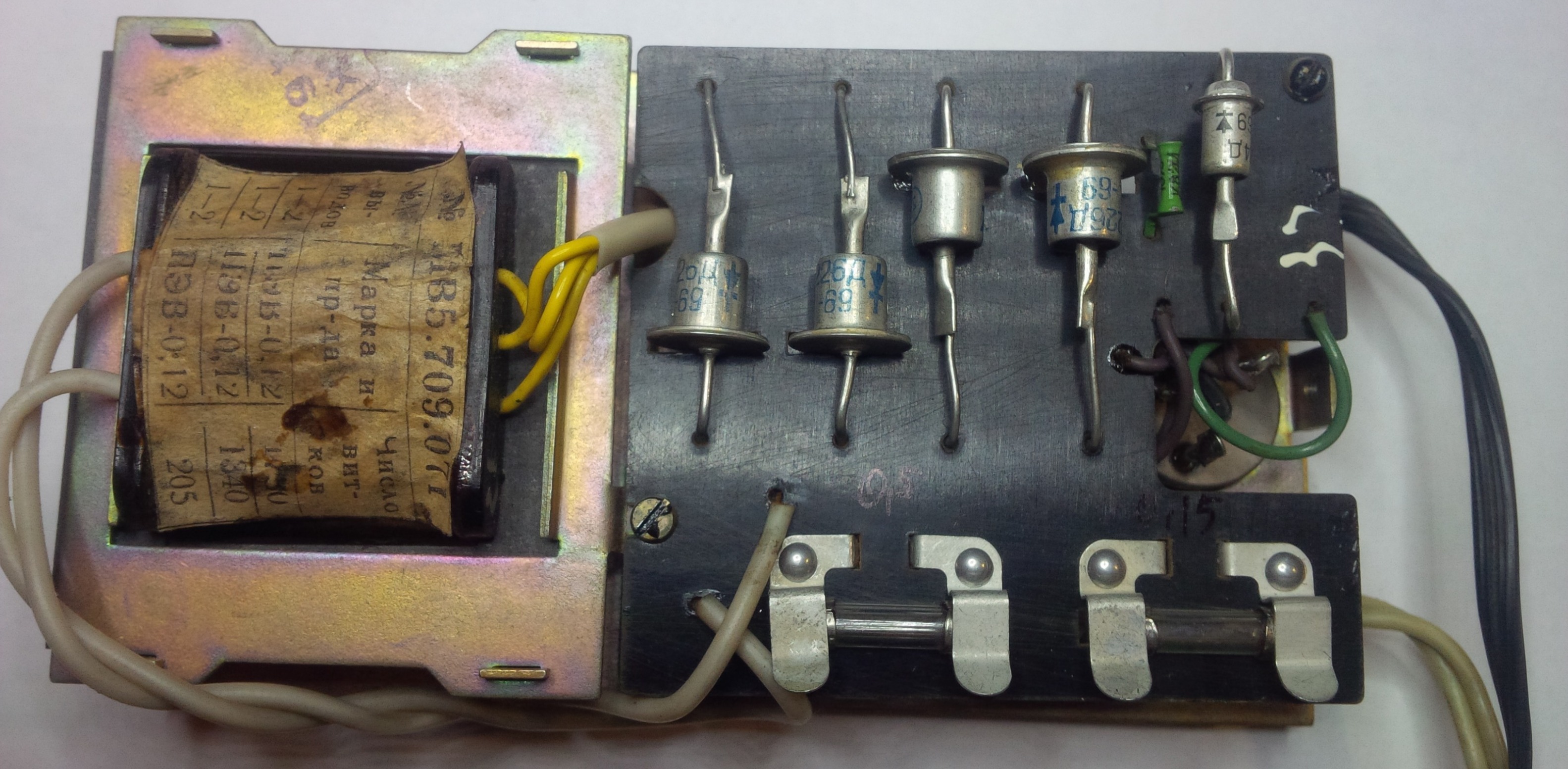

Рис. 16. Выпрямитель 1969 г, вид сверху без корпуса.
Рис. 17. Выпрямитель 1969 г, вид снизу без копруса.
Рис. 18. Поддон выпрямителя от магнитофона Комета.
Рис. 19. Поддон выпрямителя от магнитофона Лира.
В 1971 году начался процесс унификации и Новосибирский завод последний раз модернизировал приставку - убран предохранитель на к/з по слаботочной линии, изменена декоративная крышка, убраны вентиляционные отверстия. Больше изменений не производилось. Томский завод с этого момента стал комплектовать магнитофоны унифицированными приставками БП-12/5. Новосибирский выпускал свою до конца 1971 года, потом так же перешел на БП-12/5 и выпускал с ней магнитофон до конца выпуска.
Рис. 20. Выпрямитель магнитофона Комета-206 1971 года выпуска.
Рис. 21. Выпрямитель 1971 г, вид сверху, видно отсутствие одного предохранителя.
Часть 3 - Блоки питания к магнитофонам серии Орбита-1 и Орбита-2
С 1965 года Ленинградским заводом "Пирометр" начали выпускать магнитофон с универсальным питаинем "Орбита-1", к которому также был разработан свой блок питания. Блок питания в металлическом корпусе, с эмблемой завода и серийным номером на нижней крышке. Схема выполнена со стабилизацией.
Рис. 22. Схема выпрямителя магнитофона Орбита-1
Технические характеристики:
Напряжение питания - 127 и 220 в 50 Гц переменного тока
Выходное напряжение - 12 в постоянного тока
Ток нагрузки - не более 350 мА
Рис. 23. Выпрямительная приставка магнитофона Орбита-1 1967 г.в.
Рис. 24, Шасси приставки.
С 1968 года заводом начат выпуск выпрямителя для нового магнитофона Орбита-2, фактически же это модернизированный выпрямитель от Орбиты-1 в новом корпусе.
Рис. 25. Выпрямительная приставка для магнитофона Орбита-2 1968 г.в.
В 1971 году завод последний раз меняет цвет корпуса, схема остаётся неизменной. Это последний выпрямитель завода собственной разработки. Магнитофон Орбита 303 комплектовался уже типовым БП-12/5.
Рис. 26. Последняя версия выпрямительной приставки для магнитофона Орбита-2 1971 г.в.
Часть 4 - Другие производители
Практически все другие производители катушечных магнитофонов с батарейным/универсальным питанием успели разработать и выпустить только по одному оригинальному выпрямителю для ранних серий своих магнитофонов. Рассмотрим их в этом разделе.
Магнитофоны Романтик
Выпрямители от магнитофонов Романтик 1го и 2го выпуска - 1966-1969 года. Выпрямительная приставка была со стабилизацией выпрямленного напряжения в пластмассовом корпусе. Для магнитофона 1го выпуска она комплектовалась оригинальным штекером.
Рис. 27. Схема выпрямителя магнитофона Романтик 1го выпуска
Рис. 28. Схема выпрямителя магнитофона Романтик 2го выпуска.
Технические характеристики:
Напряжение питания - 110, 127 и 220 в 50 Гц переменного тока
Выходное напряжение - 12 в постоянного тока
Ток нагрузки - не более 450 мА
Рис. 29. Выпрямитель от магнитофона первого выпуска 1966 г.в. Оригинальная вилка утрачена,
вместо неё установлена вилка от подключения к усилителю киноустановки серии КЗВП.
Рис. 30. Выпрямитель от магнитофона Романтик второго выпуска. В качестве штекера используется унифицированная вилка СШ-3.
Начина с магнитофона Романтик-3 завод полностью перешел на комплектование унифицированными блоками БП-12/5, лишь опытный пред-серийный Романтик-3 был со своим выпрямителем, конструктивно похожим на выпрямители от магнитофонов Романтик.
Магнитофоны Дельфин
Магнитофоны Дельфин выпускались с 1969 года, и лишь первая модель магнитофонов комплектовались своим собственным выпрямителем. С магнитофона Дельфин-301 завод стал комплектовать магнитофоны блоками питания БП-12/5.
Ниже переставлена схема выпрямителя магнитофона 1го и 2го выпуска. Схема не соответствует действительности, транзистор ПП19 - П40, номиналы резистора R53 2,0 кОм, а резистора R8 430 Ом, такое отличие от схемы наблюдалось на нескольких блоках питания с завода. Конденсатор во всех выпрямителях - 1000 мкФх25 в серии К50-3Б. Блок выпускался до конца 1971 года. конструктивно представляет из себя металлическое шасси, установленное в пластиковый корпус с вентиляционными решетками. Разъём подключения к магнитофону - типовой штекер СШ-5
Рис. 31. Схема выпрямительной приставки к магнитофонам Дельфин 1го и 2го выпуска.
Технические характеристики:
Напряжение питания - 110, 127 и 220 в 50 Гц переменного тока
Выходное напряжение - 12 в постоянного тока
Ток нагрузки - не более 400 мА
Рис. 32. Выпрямитель магнитофона Дельфин, 1971 года выпуска.
Рис. 33. Выпрямитель, вид со стороны поддона.
Рис. 34. Выпрямитель без корпуса.
Магнитофон Яуза-20
Магнитофон Яуза-20 выпускался с 1965 года Московским электро-механическим заводом №1, магнитофон комплектовался стабилизированным выпрямителем ВС-1 производства Московского совнархоза. Магнитофон комплектовался этим выпрямителем вплоть до окончания выпуска.
Рис. 35. Схема выпрямителя ВС-1
Технические характеристики:
Напряжение питания - 127 и 220 в 50 Гц переменного тока
Выходное напряжение - 12 в постоянного тока
Ток нагрузки - не более 400 мА
Рис. 36. Выпрямитель ВС-1 1966 г.в.
Рис. 37. Шасси выпрямителя ВС-1
Магнитофон Электроника 100-стерео
Стереофонический магнитофон с универсальным питанием малой серией выпускался в честь 100-летия В.И. Ленина в 1970 году. К магнитофону придавался достаточно мощный блок питания, так как для магнитофона такого класса требовалось повышенное качество стабилизации напряжения.
Рис. 38. Схема блока питания
Технические характеристики:
Напряжение питания - 127 и 220 в 50 Гц переменного тока
Выходное напряжение - 12 в постоянного тока
Ток нагрузки - не более 800 мА
Рис. 39. Внешний вид блока питания сверху. (фото с сайта Радиотехника 20 века)
Рис. 39. Внешний вид блока питания со стороны поддона. (фото с сайта Радиотехника 20 века)
Рис. 40. Выпрямитель без корпуса. (фото с сайта Радиотехника 20 века)
Приставка- акустический агрегат и выпрямитель для магнитофона Электрон
Для выпускавшегося с 1969 года магнитофона Электрон заводом-изготовителем не предусматривалось отдельного выпрямителя. Он размещался в акустическом агрегате-подставке. Полной электрической схемы приставки нет, привожу только общие данные:
Напряжение питания - 110/127/220 в переменного тока 50 Гц
Выходное напряжение - стабилизированное - 12 в постоянного тока.
Ток нагрузки - не более 350 мА?
Рис. 41. Общий вид приставки.
( К сожалению её конструкция была "улучшена" предыдущем владельцем, отсутствует поддон для магнитофона слева)
Рис. 42. Вид с задней части, съёмная крышка и шнуры для подключения к магнитофону и питания.
Рис. 43. Стабилизированный выпрямитель, располагающийся внутри приставки.
Заключение.
После унификации все магнитофоны стали комплектоваться типовыми блоками питания серии БП-12/5, схема которых обладала хорошей стабилизацией. Все магнитофоны выпускавшиеся после 71 года конструктивно унифицировались по разъёму и распиновке питания для подключения такого типового блока. А также по допускаемому потребляемому току. Пропала оригинальность конструкций и их разнообразие.
Рис. 44 "Разнообразие" блоков питания БП-12/5.
Некоторые характеристики приставок:
Уровень пульсации 0,5%, выходное напряжение 12 в постоянного тока, номинальный ток 300 мА.
Малая мощность и наличие селенового выпрямителя вместо германиевого сказались на качестве работы этих приставок. Они часто выходили из строя и перегревались, магнитофоны с ними не развивали полной мощности при перемотках и иногда даже при воспроизведении.
Все материалы, размещенные в этой статье публиковать без разрешения автора запрещено.
