Введение
В данной статье отражены этапы становления и развития производства батарейных магнитофонов по годам, заводам и по сериям. Данная статья является кратким содержанием (аннотацией) специального исторического справочника для коллекционеров и читателей широко круга, интересующихся историей техники.
Бытовые батарейные катушечные магнитофоны в СССР появились в середине 50х годов ХХ века в связи с увеличением ассортимента бытовой радиоэлектронной аппаратуры (БРЭА), так и с развитием музыкальной продукции и радиовещания. Изначально такие магнитофоны позиционировались как переносные диктофоны, но этот вариант в СССР не прижился, а вот для распространения музыкальных носителей был очень хорошо оценен гражданами. Бытовые катушечные магнитофоны с батарейным питанием выпускались не очень продолжительный отрезок времени - с 1955 по 1980 год - то есть всего 25 лет. Затем они уступили в конкурентной борьбе с компакт-кассетой.
Сложность реализации компактных устройств а также уровень развития техники не позволял в полной мере создать такое устройство начале 50х годов. Однако институт звукозаписи (ВНАИЗ) которому поручили разработать подобные устройства уже имел некоторые наработки в этой отрасли в виде компактного репортерского магнитофона "МИЗ-8" сделанного на основе механизма с пружинным приводом.
Рис.1 Магнитофон МИЗ-8 из экспозиции старого Политехнического музея [1]
Статья разбита на главы, в которых рассматриваются разработки нескольких ведущих институтов радиоэлектронной промышленности СССР и сопутствующих им заводов - производителей в хронологическом порядке.
Раздел 1 54-61 годы
Начиная с 54 года вопрос разработки и производства БРЭА был поручен УССР, имевшей развитые специализированные предприятия радиоэлектронной промышленности оборонного и народохозяйственного назначения, а также достаточно большой опыт производства звукового оборудования для кинопромышленности.
Разработки Киевского института и заводов УССР
Производство вновь появившейся единицы продукции - бытового катушечного магнитофона поручили Киевскому Научно-исследовательскому институту электромеханических приборов (НИИЭМП), в котором недавно (в 1948 году) было создано Центральное конструкторское бюро по разработке аппаратуры магнитной записи (ЦКБ БАМЗ), но которое имело уже большой опыт в серийном производстве магнитофонов (модели Днепр, Днепр-2, Днепр-3). ЦКБ из ВНАИЗа был передан магнитофон МИЗ-8 который был изучен в кратчайшие сроки, были несколько упрощены его звуковые характеристики, упрощена схема и проведена модернизация для использования в серийном производстве. Производство было решено развернуть на заводе-сателлите института - Киевском заводе радиоаппаратуры (КзРА) который уже успешно выпускал магнитофоны Днепр и Днепр-3.
В тоже время Киевский завод специальной аппаратуры имевший условный гражданский индекс П/Я №1 по инициативе одного из руководителей предпринял свою попытку создать похожий магнитофон. Специализация завода на производстве радиолокационного оборудования а также систем пеленгации и регистрации данных на магнитную проволоку. Это и сыграло решающую роль - на заводе была создана инициативная группа, которая изучила зарубежный и отечественный опыт в отрасли портативных звукозаписывающих устройств и к 1957 году предложила концепцию катушечного бытового магнитофона с электроприводом и батарейным питанием. В 1966 году гражданское КБ и цех завода получили название "Завод Коммунист" что и отражается в некоторых справочниках того времени, как оригинальное название завода в 40-50 г.
Источник: http://kiev.glo.ua/obucheniye/nauchno-issledovatelskij-institut-elektromehanicheskih-priborov.html
Источник: http://kiev.glo.ua/obucheniye/nauchno-issledovatelskij-institut-elektromehanicheskih-priborov.html
Магнитофон Днепр-8
Катушечный магнитофон с батарейным питанием и с электроприводом патефонного типа. Производство - КзРА с 1955 по 1956 год. В виду сложностей с патефонными двигателями, а также архаичности конструкции, стоимости и низких звуковых показателей выпуск был небольшим и был прекращен через год.
Краткие характеристики:
Вид записи - монофоническая однодорожечная на всю ширину ленты.
Магнитная лента шириной 6,35 мм, стандарт ленты - Тип-1 (ГОСТ 49 года) или Тип-С (ГДР стандарт DIN 1947 г)
Скорость движения ленты 9,6 см/с
Полоса записываемых и воспроизводимых частот 500-5000 Гц
Подмагничивание - переменным ВЧ током - частота 40 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - не предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 90 мм - 15 минут на пленку тип С
Время непрерывной работы от батарей - 20 часов.
Вес без батарей 6 кг.
Размеры: 270х175х150 мм
Рис.2 Магнитофон Днепр 8 1956 г.в.[2]
Магнитофон Весна
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. разработка - киевский завод П/Я №1. Создан с учетом Советских и западных технических достижений того времени. В магнитофоне применен двигатель ДПРС (другое название ДК-0,5) - созданного на подобие конструкции магнитофона Репортер завода им Петровского - первого транзисторного портативного магнитофона СССР (разр 1955 г.) . Разработка - 1958-59 год, Выпуск установочной партии - 1960-1961 год. К сожалению из-за неудачной конструкции центробежного регулятора - стабилизатора оборотов двигателя у мотора был недопустимо высокий ток потребления - аж 500 мА в режиме стабилизации скорости и 800 мА при прямой работе, что не позволяло магнитофону долго работать от батарей. В связи с этим а также с высокой ценой и низкими звуковыми показателями, завод полностью переработал магнитофон в 1961 году.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-2 и Тип-6
Скорость движения ленты 9,53 см/с
Полоса записываемых и воспроизводимых частот 100-8000 Гц
Подмагничивание - постоянным током
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 100 мм (катушка №10) - 17 минут на пленку тип 6
Время непрерывной работы от батарей - 2 часа 30 минут
Вес без батарей 5,5 кг.
Размеры: 330х240х125 мм
Рис. 3. Магнитофон Весна выпуска 1959 г. [1]
Раздел 2 62-69 годы
В начале 60х годов развитие магнитной записи уже стремительно шагало по планете. В СССР было налажено массовое промышленное производство магнитофонов и магнитной ленты. И наличие только одного портативного бытового магнитофона несколько портило эту картину.В инициативном порядке по распоряжению ЦК КПСС были проведены разработки в ряде заводов и КБ СССР для повышения разнообразия портативной БРЭА, в том числе и среди магнитофонов. Стоит однако отметить что на западе к этому времени уже была масса портативных магнитофонов основанных на весьма разнообразных но при этом очень схожих решениях как по кинематике так и по электронике. Поэтому разработчикам отечественных магнитофонов не составило труда изучать эти западные образцы, чтобы понять какие решения возможно использовать в отечественных разработках, а какие придется применять самостоятельной разработки. При этом речь не идет о прямом копировании! Что ошибочно трактуется многими современными исследователями, речь идет про заимствование, что при системе планирования в СССР значительно сокращало время на поиск решений, а это так же отражалось на времени разработки изделий и их конечной цене.
Разработки заводов УССР
Киевский завод П/Я1 в 1961 году закончил полностью переработку своего магнитофона Весна и начал серийный выпуск. Был заменен электродвигатель, произведена модернизация усилителя, за счет чего был расширен частотный диапазон и снижена детонация, а самое главное увеличено время автономной работы до 5 часов. Этот магнитофон серийно выпускался на заводе, но в связи с загруженностью по основному направлению производства завод был вынужден передать отлаженное производно на вновь открытые мощности Запорожского завода передвижных электростанций, который был также двойного назначения и выпускал продукцию специального и гражданского назначения.
Запорожский завод передвижных электростанций или П/Я 80 - новое современное предприятие двойного назначения созданное в 1959 году. Завод специализировался на выпуске радиолокаторов, имел своё собственное КБ и научно-исследовательский сектор (НИС). Для выпуска гражданской продукции на заводе был создан специальный сектор гражданской продукции с изначальным направлением - производство аппаратуры магнитной записи и специальных средств для инвалидов по слуху.
В 1961 году киевский завод передает всю оснастку и документацию по производству портативных магнитофонов Весна на Запорожский завод. С этого времени появляется знаменитая серия магнитофонов, выпускавшихся 37 лет, вплоть до развала СССР. В 1966 году заводу, как наиболее авторитетному предприятию в отрасли поручили освоить к выпуску новую разработку Киевского тогда уже завода "Коммунист" - магнитофон Mрiя - или Мечта по русски. Это поручение было приурочено к юбилею 50 годовщины Великой Социалистической Октябрьской революции. Параллельно велась разработка и модернизация серии магнитофонов Весна - был создан юбилейный магнитофон Весна 2- в честь того же юбилея, а в конце 1967 года создан магнитофон Весна 3 - обновленный дизайн соответствовавший моде того времени и с улучшенными характеристиками. это был последний катушечный магнитофон в серии Весна и последний в серии катушечных магнитофонов завода. Выпуск магнитофонов Mрiя был прекращен в 1972 году. Весна 3 - в 1974 году.
Магнитофон Весна Киевского завода
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Заводом был полностью переработан дизайн магнитофона, изменена расцветка. Магнитофон выпускался в таком виде вплоть до передачи на запорожский завод с 1962 по 1963 год. В отличии от предыдущей "Весны" этот магнитофон был по настоящему серийный - было сделано не менее 2,5 тыс. экземпляров. Стоимость 190 р.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-2 и Тип-6
Скорость движения ленты 9,53 см/с
Полоса записываемых и воспроизводимых частот 100-10000 Гц
Подмагничивание - переменным ВЧ током - частота 35 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 100 мм (катушка №10) - 17 минут на пленку тип 6
Время непрерывной работы от батарей - 5 часов
Вес без батарей 5,5 кг.
Размеры: 340х250х125 мм
Рис. 4 Магнитофон Весна 1962 г.в.(шыльд "Весна" утрачен)
Весна Запорожского завода
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Запорожский завод продолжил совершенствовать магнитофон - была создана новая универсальная головка записи/воспроизведения (ГУ), за счет чего был еще расширен частотный диапазон, применены более современные динамические громкоговорители, увеличена частота тока стирания. Увеличено время автономной работы.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-2 и Тип-6
Скорость движения ленты 9,53 см/с
Полоса записываемых и воспроизводимых частот 63-10000 Гц
Подмагничивание - переменным ВЧ током - частота 40 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 100 мм (катушка №10) - 17 минут на пленку тип 6
Время непрерывной работы от батарей - 6 часов
Вес без батарей 5,5 кг.
Размеры: 340х250х125 мм
Рис. 5 Магнитофон Весна Запорожского завода 1963 г. в. (магнитофон не реставрировался, утрачен элемент декора и шыльды)
Весна 2
Представляет из себя дальнейшее развитие магнитофона "Весна" с улучшенными техническими характеристиками. Разработка - 1962-63 годы, серийный выпуск - 1963-1966 год. Проведены некоторые изменения в ЛМП, в конструкции деталей, отделке корпуса. Электронная схема практически без изменений.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-2 и Тип-6
Скорость движения ленты 9,53 см/с
Полоса записываемых и воспроизводимых частот 63-10000 Гц
Подмагничивание - переменным ВЧ током - частота 40 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 100 мм (катушка №10) - 17 минут на пленку тип 6
Время непрерывной работы от батарей - 6 часов
Вес без батарей 5,5 кг.
Размеры: 340х250х125 мм
Рис. 6. Магнитофон Весна 2 1965 г.в.
Весна 2 юбилейная
Магнитофон Весна 2 юбилейного выпуска в честь 50 годовщины Великой Социалистической Октябрьской революции. Завод переработал дизайн магнитофона, сделав его весьма интересным для своего времени. Технические характеристики магнитофона не изменились. В таком виде магнитофон выпускался до первой половины 1968 года, уже параллельно с магнитофонами Весна 3 и Mрiя и к этому времени уже устарел.
Рис.7 Магнитофон Весна 2 юбилейного выпуска 1967 года.
Весна 3
В 1967 году Запорожский завод произвел модернизацию внешнего вида и перекомпоновку узлов магнитофона Весна 2 в соответствии с ГОСТ 12392-66, получив совершенно новый по дизайну магнитофон относящийся к аппаратам III класса. Магнитофоны Весна 3 существуют в двух серийных модификациях, незначительно отличающихся внешне, с одинаковыми техническими характеристиками. Всего выпущено боле 600 тыс. магнитофонов этой модели. Выпускались они с 1967 по 1974 год, это один из самых массовых портативных магнитофонов СССР после магнитофона "Романтик 3". Стоимость магнитофона 180 р.
На рис. 8 представлено фотография раннего варианта дизайна магнитофона Весна 3:
Рис. 8 Магнитофона Весна 3 пред серийный 1967 г.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-10 и Тип-6
Скорость движения ленты 9,53 см/с
Полоса записываемых и воспроизводимых частот 60-10000 Гц
Подмагничивание - переменным ВЧ током - частота 50 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 127 мм (катушка №13) - 30 минут на пленку тип 6 и 45 минут на пленку Тип 10
Время непрерывной работы от батарей - 10 часов
Вес без батарей 4 кг.
Размеры: 358х234х121 мм
Рис. 9 Магнитофон Весна 3 второго выпуска 1969 г.
Рис. 10 Весна 3 третьего выпуска 1974 г.в.
Mрiя
В 1967 году на модернизированном заводе "Коммунист" начали выпускать малой серией магнитофон "Мечта", в разработке которого также были воплощены новые технические решения западных стран и СССР. Затем в 1968 г. выпуск перенесли на Запорожский завод, который был более подготовлен к выпуску аналогичной продукции. Был применён поворотно-шарнирный узел, позаимствованный у немецких разработчиков, новый разработанный силами завода миниатюрный двигатель со сквозным валом и одноплатная компоновка усилителя со встроенным блоком питания. Магнитофон имеет как минимум 4 модели и примерно 15 внутренних модификаций, отличающихся мелкими деталями. В тоже время все магнитофоны серии имеют одинаковые технические характеристики, различия в основном конструктивные и эргономические. Более подробно рассмотрен магнитофон в соответствующем разделе справочника, здесь же укажем основные модификации имеющие существенные визуальные отличия.
Катушечный магнитофон с автономным и сетевым питанием от батарей и с электроприводом. Начало выпуска - 1967 год, окончание 1972 год.
Краткие технические характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-10 и Тип-6, Тип-2
Скорость движения ленты 9,53 см/с и 4,76 см/с
Полоса записываемых и воспроизводимых частот 80-8000 на скорости 9,53, и 80-5000 на скости 4,76
Подмагничивание - переменным ВЧ током - частота 46-48 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 100 мм (катушка №10) - 16 минут на пленку тип 6 и 30 минут на пленку Тип 10
Время непрерывной работы от батарей - 10 часов
Вес без батарей 3 кг.
Размеры: 277х210х85 мм
На рисунках ниже представлены фотографии магнитофонов разных модификаций и годов выпуска.
Рис. 11 Магнитофон Мрiя 1967 г.в. [3]
Рис. 12 Магнитофон Мрiя 1968 г.в. - шыльд уже Запорожского завода.
Рис. 13 Магнитофон Мрiя 1969 г.в. - утрачен шыльд - эмблема Запорожского завода
Рис. 14 Магнитофон Мрiя 1970 г.в. - такой дизайн использовался уже до окончания выпуска.
Разработки ВНАИЗ-ВНИИТР и заводов РСФСР
В связи с постановлением ЦК Партии о разнообразии БРЭА, не только на Украине но и на территории РСФР в начале 60х годов начались массовые разработки и выпуск портативных магнитофонов с автономным питанием. Следующим после "Весны" "подоспел" Московский Электромеханический завод (ЭМЗ №1), который с 1963 года опираясь на опыт Украинских товарищей и на зарубежный опыт, решил разработать собственный портативный магнитофон Яуза-20. Для ускорения процесса было принято решение применить вращающуюся поворотную схему, достаточно популярную в импортных магнитофонах. Более подробно этот вопрос будет рассмотрен в соответствующем разделе справочника. Двигатель и некоторые узлы решили применить аналогичные из магнитофонов "Весна". Магнитофон выпускался до 1966 года, и стоил порядка 200 р.
В 1965 году на заводе магнитофонного оборудования им. Г. И. Петровского в городе Горьком начинает выпускаться еще один магнитофон - Романтик, созданный на базе радиолюбительской конструкции 1963 года инициативной группой конструкторов завода в созданном в нем подразделении по выпуску бытовых магнитофонов. Инженеры завода использовали элементы и узлы магнитофона Репортер 3, являвшегося на тот момент популярным профессиональным репортерским магнитофоном. Магнитофоны Романтик существовали в виде целой серии портативных магнитофонов с автономным питанием и выпускались до 1980 г. Частично выпуск магнитофонов в конце 60х был передан заводам в Казахстан на завод Исполнительных механизмов в г. Павлодар, над которым завод Петровского имел "шефство". Магнитофоны Романтик - это самые массовые магнитофоны в СССР и возможно во всем мире, по данным архива завода было выпущено более 900 тысяч магнитофонов этой серии. Магнитофоны Романтик 304 должны были стать стереофоническими, но развитие компакт-кассет и загруженность завода профессиональной аппаратурой не позволили воплотится этим планам в жизнь. Романтик 304 стал самым последним портативным катушечным магнитофоном в СССР.
В 1964 году Ленинградский завод специальных изделий или завод "Пирометр" по инициативе ВНИИР им. Попова используя мощности собственного КБ создал свой портативный магнитофон, основанный на конструкции импортных магнитофонов итальянского и немецкого производства. Двигатель использовали ДКС-16 - Украинского производства от магнитофонов Весна 2. Для перемотки атм был применён двигатель качающегося типа со сквозным валом. Магнитофон был таким образом двухмоторный. Серия магнитофонов была названа Орбита. Было выпущено три модификации с наличием внутренних довольно значительных отличий в каждой модификации. Эти магнитофоны выпускались до 1976 года. И были третьими по массовости после Романтиков и Вёсен.
В 1966 году завод Точного машиностроения(ТОЧМАШ) в городе Новосибирск начал выпуск магнитофонов Комета МГ-206. Это было своё собственное изделие, полностью использовавшее собственные разработки завода, включая даже двигатель. К сожалению архив завода полностью уничтожен вместе с самим заводом в начале 2000х годов, поэтому объем информации отрывочен и не точен. Не известно каким образом но в 1967 году на Томском радиотехническом заводе также был начат выпуск магнитофонов Комета 206. Магнитофоны практически идентичны, кроме эмблем заводов и не отличаются характеристиками. Потом магнитофон переименовали в Лира 206. С начала 70х годов Томским заводом производится модернизированная заводом ТОЧМАШ версия магнитофона Комета 206, но названная Лира 206. Оба завода выпускали магнитофоны параллельно до 1972 года. Полностью уточнить информацию по этом магнитофонам невозможно, так как Томского радиозавода также с 2010 г не существует а его архив считается "утраченным".
В 1968 году Симферопольский завод "Фиолент" начал разработку и приступил к производству в 1968 году магнитофонов Дельфин. В основе этого магнитофона лежала кинематическая и электрическая схема магнитофона Романтик второго выпуска. В последующих модификациях магнитофонов схема значительно модернизировалась и магнитофоны Дельфин являются самыми высококачественными портативными магнитофонами и имеют самый удобный в настройке и регулировке ЛПМ с минимальным коэффициентом детонации - сказывается культура производства специализированного военно-морского завода. Магнитофоны Дельфин завод выпускал до 1976 года.
Яуза-20
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Начало выпуска - 1965 год, окончание 1967 год. Магнитофон модернизировался заводом, но внешних отличий и различий по модификациям не имеет. Все схемотехнические отличия заключались в упрощении и удешевлении принципиальной электрической схемы, без изменения механики и ухудшения звуковых характеристик. Подробнее в соответсвущей главе справочника.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-6
Скорость движения ленты 9,53 см/с и 4,76 см/с
Полоса записываемых и воспроизводимых частот 63-10000 на скорости 9,53, и 80-5000 на скости 4,7
Подмагничивание - переменным ВЧ током - частота 45 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 127 мм (катушка №13) - 30 минут или 60 минут на пленку тип 6
Время непрерывной работы от батарей - 6 часов
Вес без батарей 5 кг.
Размеры: 300х220х105 мм
Рис. 15 Магнитофон Яуза-20 1966 г.в. с дарственной надписью
Романтик первый выпуск
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Начало выпуска 1966 год, в 1967 году произведена модернизация и начат второй выпуск.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-6
Скорость движения ленты 9,53 см/с
Полоса записываемых и воспроизводимых частот 60-10000 Гц
Подмагничивание - переменным ВЧ током - частота 40 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 127 мм (катушка №13) - 30 минут на пленку тип 6
Время непрерывной работы от батарей - 6 часов
Вес без батарей 5 кг.
Размеры: 340х250х125 мм
Рис. 16 Магнитофон Романтик первого выпуска 1966 г.в.
Романтик второй выпуск
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Начало выпуска 1967 год, в 1969 году устаревший магнитофон снят с производства. С 1967 года поменялись ГОСТы, началась унификация и появились классы аппаратуры, в связи с этим завод произвел значительные изменения в конструкции магнитофона, однако его технические характеристики остались такие же как у первого выпуска. Более подробно рассмотрено в справочнике.
Рис. 17 Магнитофон Романтик второго выпуска 1968 г.в.
Романтик 3
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Серия Романтик 3 разрабатывалась с 1968 года, выпускаться началась в 1969 году, когда еще выпускался заводом Романтик первой серии второго выпуска. Магнитофоны Романтик 3 имели один опытный и две серийных модификации внутри выпуска. При этом их технические характеристики оставались идентичны магнитофону опытного выпуска, поэтому подробно они рассмотрены в справочнике, здесь мы укажем лиш общие характеристики и сравнительные фотографии. Магнитофон с 1973 года выпускался ограниченно и на Павлодарском заводе исполнительных механизмов, затем в 74 году выпуск этих магнитофонов был закончен на обоих заводах.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-6
Скорость движения ленты 9,53 см/с и 4,76 см/с
Полоса записываемых и воспроизводимых частот 63-10000 на скорости 9,53, и 63-6300 на скости 4,7
Подмагничивание - переменным ВЧ током - частота 50 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 127 мм (катушка №13) - 30 минут или 60 минут на пленку тип 6
Время непрерывной работы от батарей - 6 часов
Вес без батарей 5 кг.
Размеры: 327х280х140 мм
Рис. 18 Романтик 3 опытный 1968 год[1]
Рис. 19 Романтик 3 первого выпуска 1969 год
Рис. 20 Романтик 3 второго выпуска 1972 г.в,
магнитофон Павлодарского завода внешне ничем не отличается от этой модели,
кроме эмблемы на нижней крышке.
Романтик-304
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Выпуск этих магнитофонов начат на заводе им. петровского с 1976 года, а на заводе в Павлодаре с 1977 года. Это был один из самых технически совершенных магнитофонов, рассчитанных на применение современной тонкой лавсановой (37 микрон) магнитофонной ленты, на воспроизведение четырехдорожечной фонограммы и запись на каждые четыре дорожки. Завод готовил разработку на базе этого магнитофона к Олимпиаде 80 стереофонического магнитофона, но проект свернули в пользу кассетных магнитофонов, как более "прогрессивной" аппаратуры на то время. Сам Романтик-304 выпускали вплоть до конца 1980 года. Это был самый последний портативный магнитофон с автономным питанием в СССР, на этом эпоха этих аппаратов закончилась. Дизайн магнитофонов завода им. Петровского и Павлодарского завода несколько различается, технические характеристики одинаковые.
Краткие характеристики:
Вид записи - монофоническая четырехдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип А4407-6Б или А4402-6Б
Скорость движения ленты 9,53 см/с и 4,76 см/с
Полоса записываемых и воспроизводимых частот 63-12500 на скорости 9,53, и 63-6200 на скости 4,7
Подмагничивание - переменным ВЧ током - частота 80 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 127 мм (катушка №13) - 30 минут или 60 минут на пленку тип А4407-6Б
Время непрерывной работы от батарей - 10 часов
Вес без батарей 4 кг.
Размеры: 124х314х322 мм

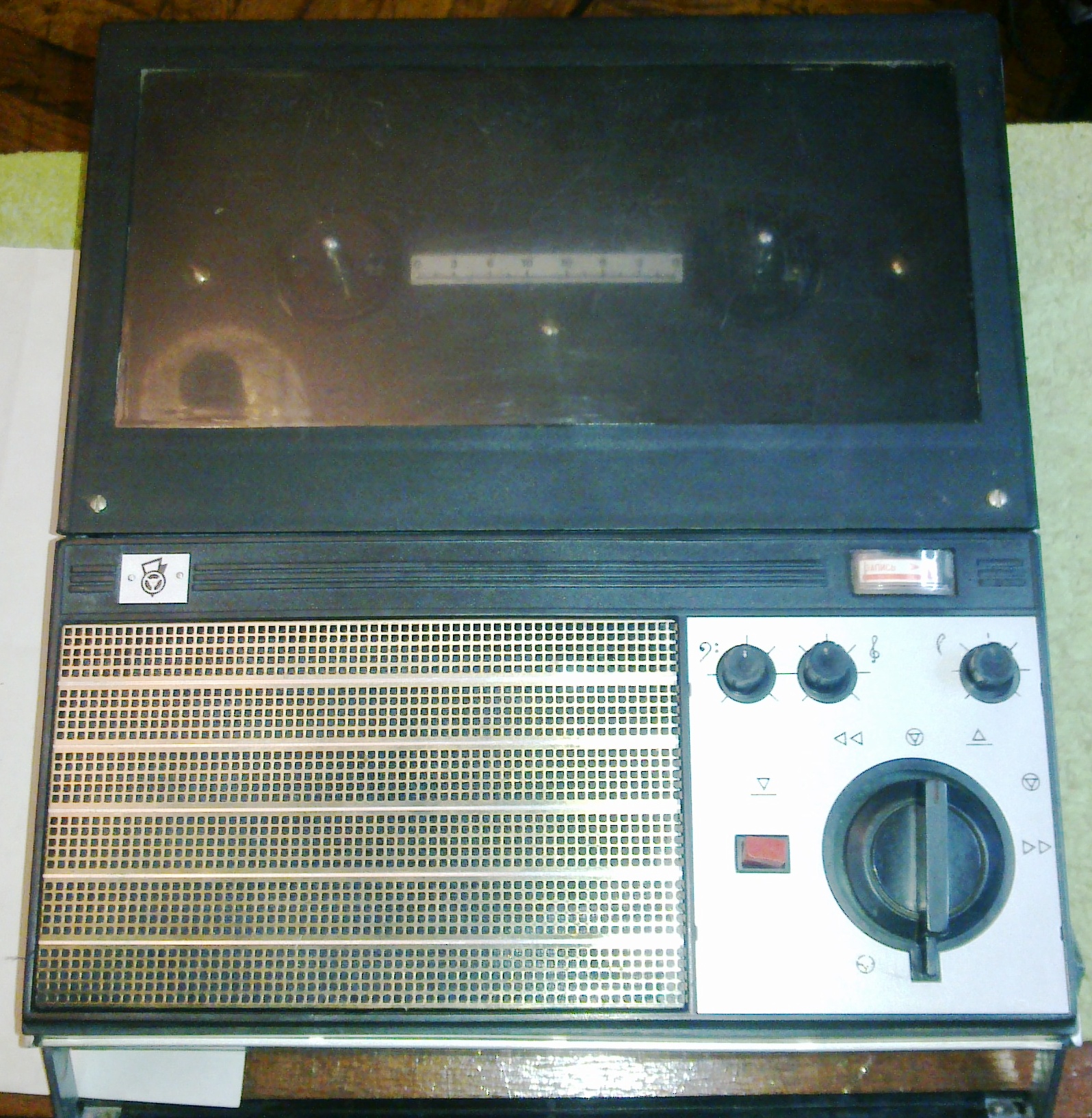

Рис. 21 Магнитофон Романтик-304 1977 г. в. завода им. Петровского.
Рис. 22 Магнитофон Романтик-304 11977 г.в.завода Исполнительных механизмов
Орбита-1
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Выпуск с 1965 года. Магнитофон модернизировался в 1966 году, в 1967 году, в 1968 году. При этом отличительной чертой этой серии было наличие нескольких ярких цветовых решений корпуса магнитофона, существовало до 6ти разных цветов корпуса. В 1968 году у магнитофона появились заметные отличия в дизайне, которые плавно перешли в следующую модификацию - Орбиту-2. Выпуск закончен в конце 1968 г. При этом все магнитофоны Орбита-1 имели одинаковые технические характеристики и в данной статье не будут рассматриваться все их изменения, более подробно в справочнике. Единственный двухмоторный портативный магнитофон с автономным питанием.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-6
Скорость движения ленты 9,53 см/с
Полоса записываемых и воспроизводимых частот 60-10000 Гц
Подмагничивание - переменным ВЧ током - частота 50 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 127 мм (катушка №13) - 30 минут на пленку тип 6
Время непрерывной работы от батарей - 10 часов
Вес без батарей 5 кг.
Размеры: 310х210х105 мм
Рис. 23 Магнитофон Орбита-1 1966 г.в.с черной окантовкой
Рис. 24 Магнитофон Орбита-1 1967 г.в.в с зеленой окантовкой
Рис. 25 Магнитофон Орбита-1 переходного выпуска 1968 г.
Орбита-2
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Выпуск начат в конце 1968 года и продолжался до 1972 года. При этом внутри выпуска опять проводилась модернизация с изменением цвета, схемы и конструктивных элементов. У обоих выпусков технические характеристики не менялись.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-6 или Тип-10
Скорость движения ленты 9,53 см/с
Полоса записываемых и воспроизводимых частот 60-10000 Гц
Подмагничивание - переменным ВЧ током - частота 50 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 127 мм (катушка №13) - 30 минут на пленку тип 6
Время непрерывной работы от батарей - 10 часов
Вес без батарей 5 кг.
Размеры: 310х210х105 мм
Рис. 26 Магнитофон Орбита-2 1968 г.в.
Рис. 27 Магнитофон Орбита-2 1971 г.в.
Орбита 303
В 1972 году завод начал очередную модернизацию магнитофона Орбита-2, и создал новую модель - Орбита-3. Но смена ГОСТ и изменение классов аппаратуры привели к тому, что завод изменил название магнитофона, и в продажу уже поступил магнитофон Ортиа-303 III класса по новому ГОСТ 12392-71. Привожу фотографию из заметки о новых товарах где еще видно старое название магнитофона - рис. 28:
Рис. 28 Магнитофон Орбита-3
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Выпускался с 1971 по 1977 год. Магнитофон выпускался в единственной модификации, но тем не менее со значительными изменениями, более подробно рассмотрено в книге. Магнитофон имел возможность прямой работы с 8 мм кинопроекторами без синхронизатора. На ряду с магнитофоном Романтик-304 был одним из последних портативных катушечных магнитофонов с автономным питанием и с очень высококачественными характеристиками под современную на тот момент времени лавсановую ленту.
Краткие характеристики:
Вид записи - монофоническая четырехдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип- А4402-6
Скорость движения ленты 9,53 см/с
Полоса записываемых и воспроизводимых частот 63-12500 Гц
Подмагничивание - переменным ВЧ током - частота 80 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 127 мм (катушка №13) - 45 минут на пленку тип А4402-6
Время непрерывной работы от батарей - 10 часов
Вес без батарей 5 кг.
Размеры: 310х210х120 мм
Рис. 29. Магнитофон Орбита 303 1974 г.в.
Комета МГ-206
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Магнитофоны при разработке имели индекс МГ, затем этот индекс остался только у магнитофонов Лира-206, но и на них он исчез после 70 г. Магнитофоны Комета МГ-206 выпускались Новосибирским заводом с 1967 года и параллельно Томским заводом также с 1967 года. Более подробно о модификациях и индексах рассмотрено в главах, посещенных данным магнитофонам в справочнике. Выпуск Кометы МГ-206 на Новосибирском заводе закончили в 1968 году, перейдя к модели без индекса, а на Томском заводе в 1969 году, перейдя на выпуск Лиры-206.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-6
Скорость движения ленты 9,53 см/с
Полоса записываемых и воспроизводимых частот 80-8000 Гц
Подмагничивание - переменным ВЧ током - частота 45 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 100 мм (катушка №10) - 17 минут на пленку тип-6
Время непрерывной работы от батарей - 6 часов
Вес без батарей 2,5 кг.
Размеры: 225х220х70 мм
Рис. 30. Магнитофон Комета 206 1967 года Новосибирского завода
Рис.31. Магнитофон Комета 206 1967 года Томского завода юбилейного выпуска
Комета-206 ранний выпуск
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Выпускался с 1968 года по 1969 год до следующей модернизации на заводе ТОЧМАШ и на Томском радиотехническом до 1969 года, когда уже стал выпускаться под маркой "Лира 206" с индексом МГ-206. Технические характеристики остались прежние.
Рис. 32. Магнитофон Комета 206 1968 года Томского завода без обозначения МГ. Отсутствует КБГ.
Комета-206 поздний выпуск
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Выпускался уже только Новосибирским заводом до 1974 года. Завод переработал модель в связи с низким качеством ранних магнитофонов и большим количеством отказов. Новая модель получила незначительные изменения в дизайне, электрической схеме и ЛПМ.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-6
Скорость движения ленты 9,53 см/с
Полоса записываемых и воспроизводимых частот 80-8000 Гц
Подмагничивание - переменным ВЧ током - частота 45 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 100 мм (катушка №10) - 17 минут на пленку тип-6
Время непрерывной работы от батарей - 6 часов
Вес без батарей 2,7 кг.
Размеры: 225х220х70 мм
(Лира) МГ-206
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Выпускался только Томским радиотехническим заводом до 1971 года, когда был модернизирован. В процессе выпуска также изменялись отдельные элементы отделки и электрической схемы.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-6
Скорость движения ленты 9,53 см/с
Полоса записываемых и воспроизводимых частот 80-8000 Гц
Подмагничивание - переменным ВЧ током - частота 45 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 100 мм (катушка №10) - 17 минут на пленку тип-6
Время непрерывной работы от батарей - 6 часов
Вес без батарей 2,7 кг.
Размеры: 225х220х70 мм
Рис. 33. Магнитофон Лира 1969 г - обозначение на шильде МГ-206 без названия
Рис. 34 Магнитофон лира 1970 г.
Переходный вариант - еще с надписью МГ-206 без названия на шильде,
но уже упрощенной компоновки.
Лира 206
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Выпускался только Томским радиотехническим заводом до 1974 года. Является полным аналогом магнитофона Комета-206 позднего выпуска. Технические характеристики такие же.
Рис. 35. Магнитофон Лира-206 1973 г.
Дельфин
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Выпускался симферопольским заводом "Фиолент" с 1968 по 1972 год. Магнитофон был модернизирован, планировался к выпуску вариант с двумя скоростями, называвшийся в литературе "Дельфин-2", но выпуск этого магнитофона не состоялся. Однако в 1970 году у магнитофона изменилась электрическая схема. Внешних отличий между выпусками практически нет. технические характеристики одинаковые.
Краткие характеристики:
Рис. 36. Магнитофон Дельфин первого выпуска. 1969 г.
Рис. 37. Магнитофон Дельфин второго выпуска 1971 г.
Дельфин-301
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Выпускался симферопольским заводом "Фиолент" с 1972 по конец 1973 года. В магнитофоне значительно переработана кинематическая схема ЛПМ, за счет чего уменьшен коэффициент детонации. Остальные технические параметры как у магнитофона Дельфин. Более подробно в соответствующей главе справочника.
Рис. 38. Магнитофон Дельфин-301 1972 года выпуска.
Дельфин-302
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Представляет дальнейшее развитие линейки магнитофонов завода. Выпускался с 1973 по 1975 г. Изменена электрическая схема, ЛПМ и отделка магнитофона.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-А4402-6
Скорость движения ленты 9,53 см/с
Полоса записываемых и воспроизводимых частот 63-12500 Гц
Подмагничивание - переменным ВЧ током - частота 85 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 127 мм (катушка №13) - 45 минут на пленку тип А4402-6
Время непрерывной работы от батарей - 6 часов
Вес без батарей 5 кг.
Размеры: 365х310х107 мм
Рис. 39. Магнитофон Дельфин 302 1974 г.
Дельфин-302М
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Завершает развитие линейки магнитофонов завода. Выпускался с 1976 по 1978 год. Изменен дизайн магнитофона в соответствии с "модой" того времени. Существенных отличий в принципиальной и схеме ЛПМ не было с предыдущей моделью.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-А4407-6Б
Скорость движения ленты 9,53 см/с
Полоса записываемых и воспроизводимых частот 63-12500 Гц
Подмагничивание - переменным ВЧ током - частота 90 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 127 мм (катушка №13) - 45 минут на пленку тип А4402-6
Время непрерывной работы от батарей - 6 часов
Вес без батарей 5 кг.
Размеры: 365х312х110 мм
Рис. 40. Магнитофон Дельфин 302М 1976 г.
Раздел 3 Отдельные разработки.
Отдельно стоит упомянуть магнитофоны, не пошедшие в массовое серийное производство. Как правило такие магнитофоны создавались или на основе радиолюбительских конструкций, или инициативными авторами предприятий и институтов в качестве практической выпускной или кандидатской работы. Отдельно стоит упомянуть два таких магнитофона переставленных в статье ниже.
Электрон (301 или 302)
Московский приборный завод министерства автомобильной промышленности (МИНАВТОПРОМ) СССР в конце 60х годов проявил инициативу и выступил с предложением сделать портативный магнитофон для автолюбителей. За основу конструкции предлагалось взять магнитофон "Электрон-4" экспонировавшегося на 21-й Всесоюзной выставке в 1968 году. магнитофон должен был быть достаточно компактным, с автономным питанием и в то же время с высокими показателями качества записи/воспроизведения. В отделке магнитофона было применено много хромированных элементов и черный цвет корпуса, символизирующие его автомобильное предназначение. В свободную продажу магнитофон не поступал. Было ориентировочно сделано около 4х тысяч экземпляров, которые были распространены в профильных ведомствах МИНАВТОПРОМ. Окончание выпуска магнитофона неизвестно - предположительно начало 70х годов. Возможно после окончания выпуска отдельные автокомбинаты получившие эти магнитофоны отправляли их в розничную продажу. Но точных сведений об этом нет. Более подробная информация в главе посещенной этому магнитофону.
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Имеется возможность работы со спецальной звуковой приставкой, являющейся также блоком питания, для размещения в автомобиле.
Краткие характеристики:
Вид записи - монофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-6
Скорость движения ленты 9,53 см/с
Полоса записываемых и воспроизводимых частот 63-10000 Гц
Подмагничивание - переменным ВЧ током - частота 45 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 100 мм (катушка №10) - 17 минут на пленку тип-6
Время непрерывной работы от батарей - 6 часов
Вес без батарей 4,8 кг, с приставкой 8,5 кг
Размеры: 243х290х100
Рис. 41. Магнитофон Электрон с приставкой 1970 г.в.
Электроника-100 стерео
Пожалуй самый уникальный магнитофон из выпускавшихся в СССР - выпущенный малой серий к юбилею 100-летия Владимира Ленина магнитофон Электроника-100 стерео в 1970 году. В конце 60х годов в рамках подготовки к юбилею 100-летия В. И. Ленина различным предприятиям в СССР было дано задание выпустить уникальные изделия, посвященные праздничной тематике. Перечень изделий рассылался предприятиям руководителями партийных отделов ЦК КПСС и проводился конкурс на лучшее предложение по разработке каждого изделия. Весьма удивительным оказался тот факт, что магнитофон для юбилея выиграли не специализированные предприятия по производству БАМЗ и радиоэлектронной техники а обычному радиозаводу выпускавшему компоненты для радиооборудования в селе Учкекен. Любопытно так же что разработку и опытное производство этого магнитофона сначала поручили заводу Точного машиностроения в Москве. Затем по каким то причинам конкурс "выиграл завод Элия". Поэтому на ранних магнитофонах имеется логотип Московского завода ТочМаш. Возможно просто заводу поручили разработку и выпуск нового магнитофона для компакт-кассет и он передал сложную работу на другой завод. Это предположение сейчас уже не возможно установить. Более подробная информация размещена в соответствующей главе справочника.
Катушечный магнитофон с автономным питанием от батарей и с электроприводом. Стереофонический, с комплектом выносной акустики. Выпускался в 1970 г.
Краткие характеристики:
Вид записи - стереофоническая двухдорожечная
Магнитная лента шириной 6,25 мм, стандарт ленты - Тип-10
Скорость движения ленты 9,53 см/с и 4,76 см/с
Полоса записываемых и воспроизводимых частот 63-10000 Гц на скорости 9,53 см/с
и 63-6300 Гц на скорости 4,76 см/с
Подмагничивание - переменным ВЧ током - частота 100 кГц
Возможность перемотки пленки в обратную сторону - предусмотрена
Возможность ускоренной перемотки вперед - предусмотрена.
Время записи на одну катушку с сердечником Тип-1 диаметром 127 мм (катушка №13) - 45 минут на скорости 9,5 см/сек
или 90 минут на скорости 4,76 см/сек на ленту тип-10
Время непрерывной работы от батарей - 8 часов
Вес без батарей 6 кг.
Размеры: 294х314х94 мм
Рис. 42. Магнитофон Электроника 100 стерео 1970 г.в. производства Московского завода ТочМаш.[2]
Рис. 43. Магнитофон Электроника 100 стерео производства завода "Элия" села Учкекен[1]
Заключение
Эпоха портативных катушечных магнитофон с автономным питанием была достаточно короткая, но она позволила гражданам СССР в полной мере воспользоваться всеми преимуществами магнитной записи, и оценить возможность автономного использования таких магнитофонов. К сожалению ассортимент магнитофонов был не такой большой как на Западе и цены на товары народного потребления у нас были не низкие, что не способствовало стимулам в развитии этого вида аппаратуры. Те магнитофоны что выпускались массово были низкого качества и с не очень хорошими параметрами записи/воспроизведения звука. Особенно много нареканий было на малогабаритные магнитофоны Комета и Лира, они постоянно находились в ремонтных мастерских службы быта. Но тем не менее наличие таких аппаратов способствовало развитию магнитной записи, радиолюбительства, расширило ассортимент музыкальных предпочтений за счет самодельных магнитоальбомов с "запрещенной" музыкой, а также с подвигло конструкторов на создание своих собственных магнитофонов, за частую качество которых позволяло производить их серийно. Информацию опубликованную в данной статье можно порекомендовать для ознакомления интересующимся историей развития техники и увлеченных коллекционированием людей.
Ссылки на фотографии в статье не моего авторства:
1.Сайт http://www.rw6ase.narod.ru
2. Фотографии из личной коллекции Олега, Москва
3. Фотографии из личной коллекции Максима, Запорожье
Список литературы
1.Шлейснер Р.Р. Бытовые магнитофоны М. «Связь» 1973 г
2.Гладышев Г.И. Магнитофоны, справочник К. "Наука и думка" 1969 г
3.Ю. Зюзин, Е. Петров Портативный магнитофон на транзисторах /Радио №6 1963 г
4.Антонов В.И., Веклич В.П. Водяницкий Л.П. и др. Справочник по технике магнитной записи К. "Технiка" 1981 г
5.Инструкция по эксплуатации магнитофона Романтик под ред. Летко Л.В. 1965 г. Г. Горький
6. Инструкция по ремонту магнитофона Весна-3 - специздание З-н 1560
7. Инструкция по заводской регулировке магнитофона Весна-2 МВ-000-00И 1964 г
8. Магнитофон "Дельфин" краткое описание и инструкция по эксплуатации 11475 1969 г
9. Инструкция по ремонту магнитофон "Орбюита-303" 1974 г.
10. Брошура Киевский завод "Радар" 75 лет 2005 г
11. Журнал Новые твоары 1967 г номер 11
12. Журнал Радио 1967 г № 11
13. Инструкция по ремонту магнитофона Ромнатик 3 Г. Типография Горьковского стат управления 1969 г
