Катушечный переносной, с батарейным питанием магнитофон "Весна".
Выпускался заводом "Коммунист" г. Киеву УССР и заводом передвижных электростанций, г. Запорожье УССР.
Разработка - 1958-59 годы, пред серийный выпуск - 1960-1961 год. Подготовка к серийному выпуску - 1962 год, серийный выпуск 1962-1963 год.
Далее будет представлен магнитофон из моей коллекции.
Год выпуска - 1963.
Серийный номер 0614
Технические характеристики:
Скорость движения магнитной ленты 9,53 см/сек
Запись - двухдорожечная
Тип носителя - триацетатная и диацетатная магнитные ленты Тип-6 и Тип-2 шириной 6,25 мм
Тип катушек для намотки пленки - №10, ёмкость 100 м
Продолжительность записи на одной стороне на пленку Тип-6 - 17 минут
Чувствительность:
Для входа "Микрофон" 0,25 мВ
Для входа "звукосниматель" 0,2 В
Для входа "Линия" 10 В
Полоса записываемых и воспроизводимых частот 100-6000 Гц
Выходная мощность - не менее 0.8 Вт при КНИ 5%
Уровень шумов - 35 дБ
Частота тока ГСП - 35 кГц
Питание магнитофона - 12 В постоянного тока с общим плюсом на массе корпуса.
Источник питания - выпрямительная приставка с электросети 127-220 в и батареи 1,6 ФМЦ-У-3,2 ("Сатурн", "Марс" элемент 373, R20, D) напряжением 1,2 или 1,5 в, в количестве 10 шт
Габариты 340х250х125 мм
Вес аппарата с установленными элементами питания без чехла 5,5 кг
Потребляемая от сети 220 в через выпрямительную приставку мощность - 20 ватт.
В комплект магнитофона должно входить:
1. Магнитофон
2. Микрофон МД-47 с уменьшенным трансформатором
3. Выпрямительная приставка
4. Провод для подключения внешних источников питания - 1 шт
5. Соединительный провод для подключения к магнитофону, проигрывателю или телевизору - 1 шт
6. Катушка №10 без ленты - 1шт
7. Катушка №10 с лентой Тип-2 - 1 шт
8. Катушка №10 с лентой Тип -6 - 1 шт
9. Батареи 1,6 ФМЦ-У-3,2 - 10 шт
10. Описание и инструкция по эксплуатации с паспортом и схемой
11. Футляр кожаный
12. Ключи для регулировки моментов узлов подмотки S=5 и S=9 по 1 шт
13. ЗИП: предохранитель ПМ-0,25 - 2шт и ремни приводные - 2 шт
14. Коробка для приставки и ЗИП
15. Коробка упаковочная.
К сожалению в моём магнитофоне отсутствуют практически все элементы комплектации кроме кофра и ключа на 5.
Фото магнитофона:
Вид со стороны разъёмов:
Вид со стороны батарейного отсека:
Конструктивно магнитофон состоит из двух металлических штампованных панелей, покрашенных глазурованной эмалью, состыкованных молдингами со средней частью, на которой закреплены динамические громкоговорители. На верхней панели закреплен ЛПМ с платой усилителя и управления двигателем. Нижняя является единым целым с отсеком для батарей. Цвет отделки в основном бежевый, но цвет молдингов может быть белым или вишнёвым.
ЛПМ, вид со стороны блока головок:
ЛПМ, вид со стороны платы УУ и блока стабилизации скорости:

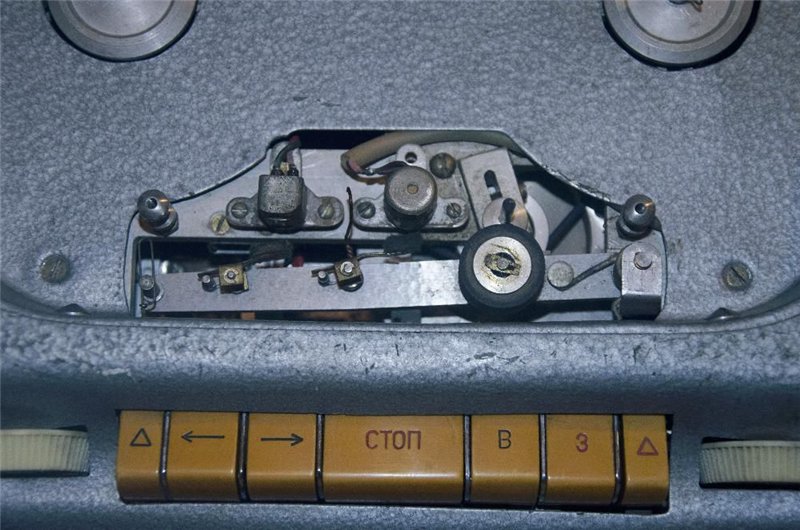

Отдельно фотографии БГ и прижимного ролика:
Стрелочный индикатор раннего типа:
Специальный ключ для регулировки узлов подмотки:
Сам магнитофон к сожалению пока не реставрировался и находится в плачевном состоянии.
Мой магнитофон скорее всего был предпоследнем в серии "Весна", дальше уже идут магнитофоны "Весна-2", отличающиеся схемотехникой и элементами отделки.
Отличия данного магнитофона:
Надпись "Весна" в обрамлении фирменных птичек Завода передвижных электростанций, магнитофон сделан уже в Запорожье. Этот элемент отделки утрачен.
Ранний вариант переключателя - запись воспроизведения, ГЗ с ручной намоткой, пайка плату УУ частично сделана вручную, экраны выходных транзисторов сделаны вручную, отделка креплений крышки и винт крепления КБО - хромированны, но отделка не под "золото". КБГ - пластмасса.
Фотографии магнитофонов Весна из сети интернет:
Пред серийная Весна, выпущено не более 100 экз(фотографии из сети Интернет, авторство не установлено):
Данный магнитофон собирался Киевским заводом "Коммунист" , ориентировочное время производства указано выше, примерно 1960 год. Это первый серийный катушечный магнитофон с батарейным питанием производства СССР.
Подмагничивание в предсерийных экземплярах осуществлялось постоянным током. Стабилизатор двигателя был на одном транзисторе.
Затем магнитофон модернизировался и при передаче на завод в Запорожье уже имел вот такой вид:
(Фото из интернета, авторство не установлено):
Это уже серийный магнитофон, но также есть несколько важных элементов - отделка вся под "золото", КБГ - металлическая, как на предсерийных экземплярах.
