Романтик (первый выпуск)

: Автор: Максим

Катушечный переносной, с батарейным питанием магнитофон "Романтик".

Выпускался с 1965 года заводом магнитофонного оборудования им. Г. И. Петровского в городе Горьком (ныне город Нижний Новгород, завод так же существует).

История создания.

Магнитофон был разработан на основе радиолюбительской конструкции двух авторов Ю. Зюзина и Е. Петрова из города Москвы, представивших на ХVIII (18) Всесоюзной выставке творчества радиолюбителей ДОСААФ в октябре 1963 года портативный магнитофон собственной конструкции.

Информационный листок с выставки:

В данном магнитофоне был установлен двигатель ДКС-8 от магнитофона "Репортер-3", кинематическая схема с упрощениями была взята от стационарного магнитофона "Днепр-10", фото сравнений я приведу ниже. Технические характеристики этого самодельного магнитофона приведены в журнале радио за 1963 год, номера с 4 по 7.

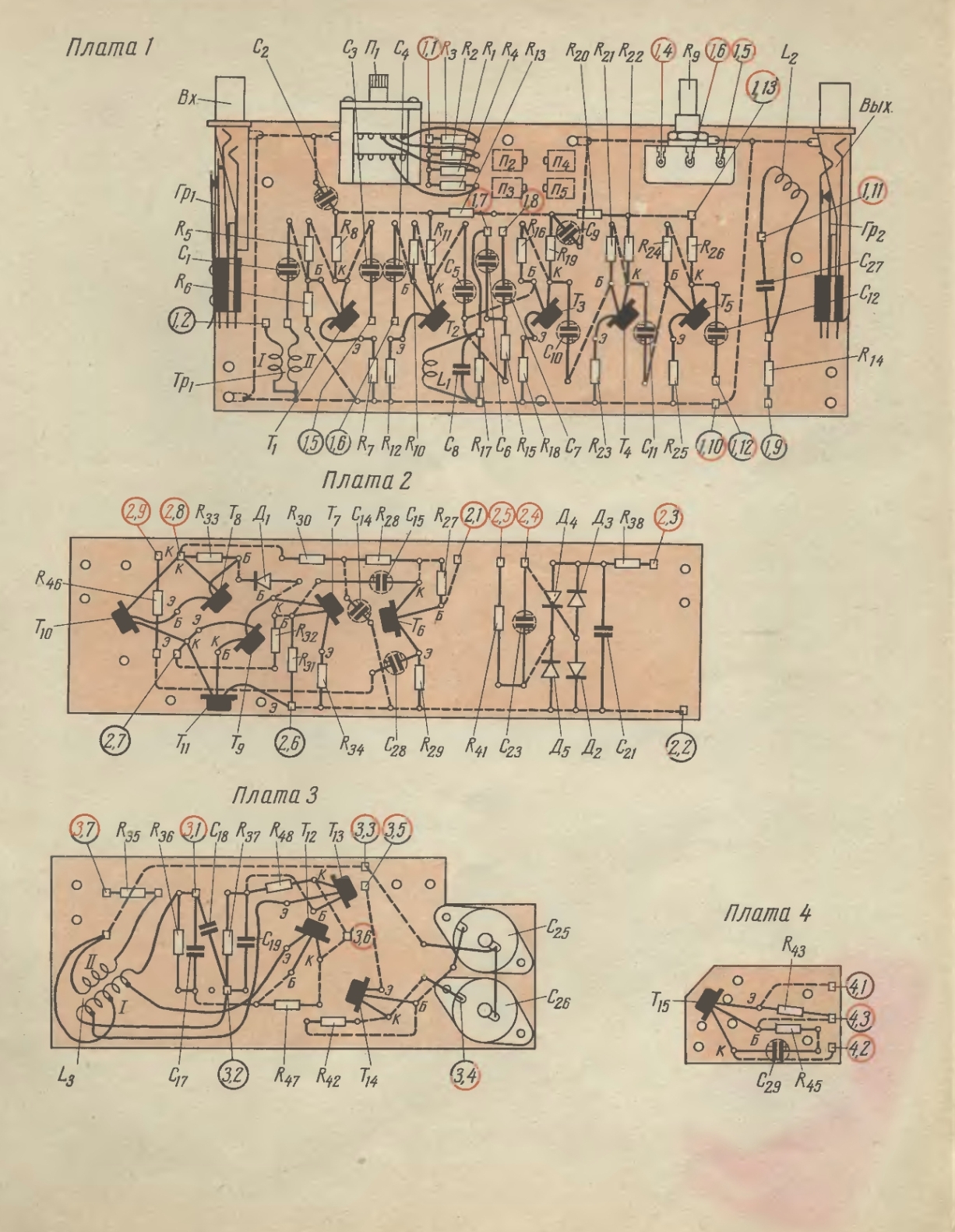

Приведу фото узлов магнитофона:

На выставке к магнитофону был повышенный интерес, там присутствовала группа инженеров-конструкторов с завода им. Петровского, инициативная группа из их числа предложила выпускать на заводе этот магнитофон с некоторыми изменениями. Руководитель инициативной группы А. Кошкин - главный конструктор магнитофона "Репортер". В течении двух лет была проведена исследовательская работа, в результате которой был разработан новый портативный магнитофон - "Романтик". Каким образом он получил это название я к сожалению установить не смог. В заводском архиве имеются сведения что магнитофону. Для разнообразия ассортимента были приданы 3 цветовых решения корпуса, красный, зеленый и синий.

Магнитофон был подготовлен к выпуску в 1965 году, розничная цена была установлена в 135 рублей.

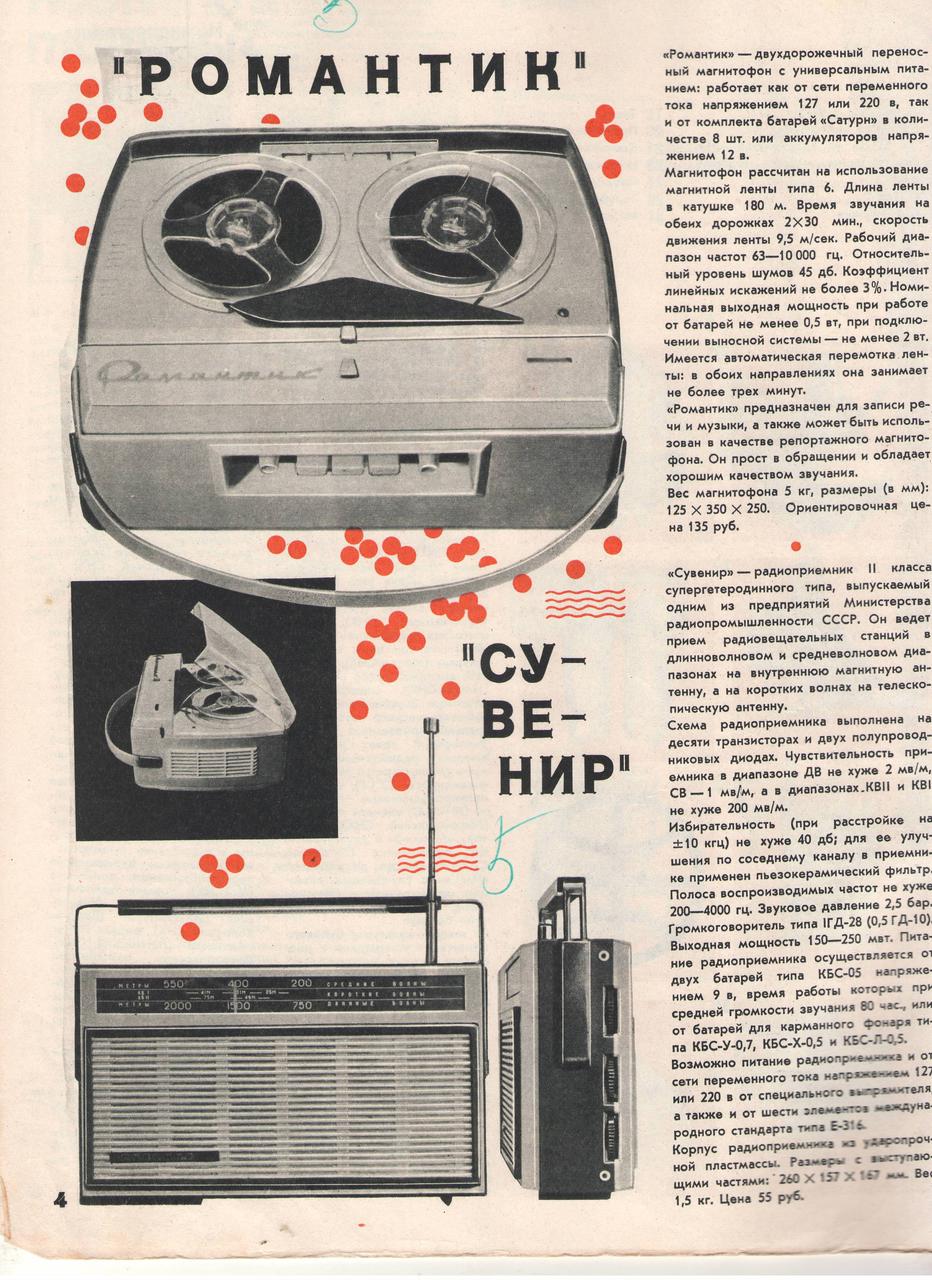

Вырезка из журнала "Новые товары" за 1965 год:

Заводской магнитофон имел существенные конструктивные отличия от любительского:

- увеличено напряжение питания - 12 вольт, применены батареи типа "Марс" для повышения мощности усилителя и уменьшения искажений.

- изменена форма корпуса, дизайн панелей, применены новые виды пластмасс, в том числе полностью прозрачная верхняя крышка

- в схеме упрощена конструкция блока питания, применены унифицированные на заводе штекера (в связи с отсутствием в большом количестве типовых штекеров серии СР-3, было решено использовать унифицированные разъёмы от магнитофона Репортер 3 и МЭЗ 28).

- в механике ЛПМ был использован модифицированный двухшкивовый маховик с тон-валом, доработанный узел от магнитофона "Репортер - 3" вместо трехшкивового в любительском аппарате

При этом практически все остальные элементы схемы и узлов ЛПМ были оставлены без изменений.

Ниже фото ЛПМ магнитофона Романтик и магнитофона Днепр 10:

Далее информация непосредственно об магнитофоне из моей коллекции.

Год выпуска - 1966.

Серийный номер 20582

Технические характеристики:

Скорость движения магнитной ленты 9,53 см/сек

Запись - двухдорожечная

Тип носителя - триацетатная и диацетатная магнитные ленты Тип-6 и Тип-2(не рекомендуется) шириной 6,25 мм

Тип катушек для намотки пленки - №13, ёмкость 180 м (для Тип-6)

Продолжительность записи на одной стороне на пленку Тип-6 - 60 минут

Чувствительность (при частоте 400 Гц):

Для входа "Микрофон" 0,5 мВ

Для входа "звукосниматель" - 250 мВ

Для входа "Линия" - 10 В

Напряжение на линейном выходе - 250 мВ

На выходе на громкоговоритель при нагрузке 6,5 Ом - 2,3 В

Полоса записываемых и воспроизводимых частот - 60-10000 Гц

Выходная мощность - не менее 0.8 Вт при КНИ 5% (на линейном выходе КНИ 3%)

Уровень детонации - 0,8%

Уровень шумов - -45 дБ

Частота тока ГСП - 40 кГц

Питание магнитофона - 12 В постоянного тока с общим плюсом на массе корпуса.

Источник питания - выпрямительная приставка с электросети 127-220 в и батареи 1,6 ФМЦ-У-3,2 ("Сатурн", "Марс" элемент 373, R20, D) напряжением 1,2 или 1,5 в, в количестве 8 шт

Габариты 340х250х125 мм

Вес аппарата с установленными элементами питания без чехла 5,7 кг

Потребляемая от сети 220 в через выпрямительную приставку мощность - 12 ватт.

Время автономной работы от батарей - не менее 6 часов.

В комплект магнитофона входит:

1. Магнитофон - 1шт

2. Микрофон МД-47 с уменьшенным трансформатором - 1шт

3. Блок питания - 1 шт

4. Шнур записи - 1 шт

5. Шнур перезаписи- 1 шт

6. Катушка1-13 ГОСТ 7704-61 (№13) - 1шт

7. Катушка 1-13 ГОСТ 7704-61 (№13) с лентой ТИП-6 - 1 шт

8. Пассик перемотки - 4 шт

9. Пассик тонвала - 2 шт

10. Предохранитель ПМ-0,25 - 2шт

11. Сумка из винила - 1шт

12. Описание и инструкция по эксплуатации с паспортом и схемой, паспорт на микрофон - 1экз

Описание магнитофона:

Портативный двухдорожечный магнитофон, выполнен в металлическом корпусе с отделкой винилом, верхняя и нижняя части представляют собой цельные детали из белого полистирола. В верхней части сделаны прорези под подкатушники и блок головок, а также крепление прозрачной декоративной крышки, закрывающий лицевую часть сверху. В нижней части расположен отсек батарей. С задней части магнитофона размещены разъёмы питания и подключения сигнальных кабелей. В передней части расположены все регуляторы магнитофона. По боковым частям расположены декоративные решетки, цвет магнитофона - красный с белым. Особенности конструкции и устройства ниже под фотографиями.

Общее фото магнитофона и аксессуаров:

Магнитофон с аксессуарами в сумке:

Элементы дизайна магнитофона, вид спереди и вид со стороны разъёмов:

Ручки управления и задняя панель крупно:

Дизайн магнитофона типичен для моды и конструктивно-оформительских решений, существовавших в 60-е годы как в СССР так и за рубежом.

Существование двух известных вариантов расцветки было весьма интересным решением для того периода времени. Пролетарский красный и

приятный зелененький магнитофоны очень живо смотрелись и были широко восприняты советской молодёжью и стилягами. А учитывая что на тот момент "Романтик" был еще и самым распространённым и дешевым магнитофоном, сделали его популярной моделью.

Устройство магнитофона следующее: на раме магнитофона, являющейся штампованными боковинами с выступами, крепилось шасси с ЛПМ и платой УУ, ГСП и стабилизатора двигателя, мотора. Динамик устанавливался справа на деревянной накладке с прокладкой из поролона. При этом в пластиковом дне под динамиком имелось что-то наподобие отверстий камеры резонатора, для придания более объёмного звучания магнитофона.

Все управление осуществлялось тремя кнопками и рычагом включения записи. Справа находилась ручка звука/уровня записи, слева ручка тембра. (см фото выше).

Фото магнитофона сверху и снизу без панелей:

На представленных фото вида снизу хорошо видно весь лентопротяжный механизм с системой переключателей и рычагами тормозов, конденсаторы фильтра питания, конденсатор выхода на громкоговоритель, плату ГСП и плату стабилизатора, а также на нижнюю часть платы универсального усилителя с ползунковым переключателем режимов.

На фото вида сверху видно основную часть клавишной станции, блок головок, узел ленто-прижима, двигатель ДКС-8, индикатор СТУ 65 и регуляторы громкости и тембра.

Фото узлов крупнее:

Мотор с демпфированием поролоном:

В качестве индикатора в магнитофоне применен модернизированный микроамперметр №4209 СТУ 65 №044 разработки 1960 года с измененной отчетной шкалой и без шунта:

Маховик тон-вала магнитофона выполнен из стали высокого качества проточкой на токарном станке с последующей фрезеровкой. Маховик сбалансирован и сделан очень качественно, этот узел с изменением приливов шкивов использован от магнитофона "Репортер-3", и был одним из дорогих элементов магнитофона.

Фото маховика и узла тон-вала в сборе:

Фото узла лентопрежима в процессе реставрации, на фото вино саму штангу, с лентопижимом, U-образной направляющей лентоотвода и прижимным роликом с двойным демпфированием, отдельно лежат латунная пружинящая вставка, на которую клеится фетровый лентоприжим:

Фото громкоговорителя 1ГД-28М с восстановленным демпфером:

Монтаж радиоэлементов на платах выполнен навесным способом с помощью металлизированных втулок, с обеих сторон плат. Особенное неудобство состоит в отсутствии обозначений всех элементов, а также в упаковке практически всех электролитических конденсаторов серии ЭМ в пластиковые кембрики. Хотя на них и нанесена их ёмкость, это сделано не на всех. Фото элементов УУ:

На фото хорошо видно плотность монтажа, мною уже промаркированный некоторые электролиты, а некоторые заменены.

Отделительную сложность при реставрации составляют дефицитные коммутационные разъёмы этого магнитофона, представленные на фото ниже:

На фото показан разъём ГИТ 2-2 или ГИТ3-2.2 - разъём применявшийся с конца 40-х годов в телеграфно-телефонной аппаратуре а также в советской звуковоспроизводящей студийно-трансляционной аппаратуре. Наличие его в бытовом магнитофоне обусловлено тем, что завод им. петровского выпускал студийные магнитофоны серии МЭЗ и звукоапппаратуру к ним с большим количеством этих разъемов. По этому в первом выпуске магнитофонов "Романтик" в качестве разъёма линейного выхода применен именно этот разъём и соответствующий ответный штекер к нему.

Другим специфическим выбором было использование в качестве разъёма для блока питания 12 вольт штепсельной колодки с ключем исключающим неправильную установку блока питания и переполюсовки. На практике такой разъём оказался ненадежен и неудобен.

Фото принадлежностей магнитофона:

Фото кабелей перезаписи и записи, с тем самым нестандартным штекером телеграфного типа:

Должен отметить, что кабель перезаписи и кабель записи имели на концах только такие же штекер и вилки, а не разъёмы серии ОНЦ, эти кабели изменены мной для возможности подключения к унифицированной аппаратуре.

Микрофонный разъём у магнитофона также нестандартный, поскольку в то время либо применялись штепсельные вилки, либо разёмы 6,35 мм штырьевого типа. Здесь же применен байонет-гнездо и разъём использовавшиеся только магнитофонах серии "Репортер 2 и 3"

На фото выше разъём, штекер и родной микрофон МД-47 с этим штекером и чехлом 1966 года выпуска.

Фото блока питания и штепсельной вилки питания:

Батарейный отсек магнитофона вмещал в себя 8 элементов бочкообразной формы на 1,5 в("Сатурн", "Марс" элемент 373, R20, D):

На фото также видно смотровое отверстие за состоянием пассиков.

В магнитофоне применены 3 пассика следующих типоразмеров(полудлинна в см):

плоский подмотка тон-вал двигатель 23-23,5
круглого сечения тон-вал передаточный ролик 15-16
круглого сечения передаточный ролик узел приемного подкатушника 15-16

фото пассиков из ЗИП магнитофона:
