FM диапазон в тюнере Эстония Т-110
Простая доработка тюнера Эстония Т-110 для приёма радиостанций в FM диапазоне.
Для этого я собрал конвертор, который описан здесь. Так же использовал информацию по этому конвертору из этой темы. Изготовление печатной платы я описал здесь.

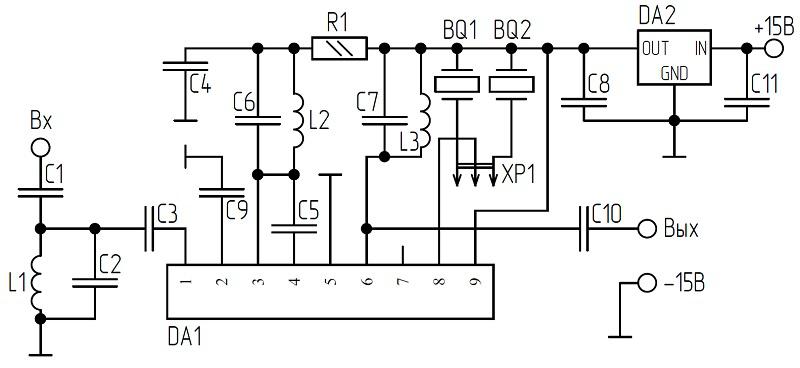

Схема и топология моей версии конвертора:
Конденсатор С10 - 1000 пФ, С11 - 0,1 мкФ.
Разъём ХР1 - PLS-3.
Микросхема DA2 - LM7805.
Внешний вид собранной платы:
Я поставил два кварца на 27Мгц и 35Мгц, чтобы иметь возможность принимать весь FM диапазон, но т.к. меня интересует только первая половина диапазона (а точнее частота 95,2FM), то я поставил джампер на кварц 27МГц. А для использования обеих половин диапазона можно подключить кнопку-переключатель и разместить её, например, на задней стороне корпуса тюнера.
Конвертор нужно включать между антенной и входом тюнера, так же его требуется экранировать, но т.к. под экраном входного блока тюнера полно места, то я решил разместить плату конвертора прямо внутри этого экрана.
Для этого я "положил" горизонтально конденсаторы внутри экрана и приклеил цианокрилатным клеем в углы экрана квадратные стойки из оргстекла толщиной 8мм с предварительно просверленными в них отверстиями и нарезанной резьбой М3.
Далее нужно просверлить в экране отверстие для питающих проводов. Я сделал отверстие на передней стенке экрана и вставил резиновое кольцо. Провода питания удобно крепить к жгуту, который крепится к экрану с внешней стороны и вывести их к плате питания, где припаять к точкам +15В и "земля". Получается эстетичный внешний вид доработки. Плата вставляется в экран и привинчивается к стойкам. Далее припаиваются провода питания, входа от антенного гнезда и выхода.
При закрытой крышке экрана доработку практически незаметно.
