Небольшая модернизация лампового милливольтметра В3-13
На студии имеется уникальный, правда не совсем заводской версии магнитофон МЭЗ-41, и было решено найти к нему оригинальные индикаторы уровня.
Изначально для магнитофонов МЭЗ-15 во ВНИИТР был разработан индикатор уровня с обозначением "РИ-58" — радио индикатор, а 58 — год разработки. Предназначался он в первую очередь для студий радиовещания, оповещения и телевизионных. Это был первый "вольюметр» в СССР. Выпущено их было не очень много, порядка 50ти экземпляров. Ниже приведено фото сохранившегося индикатора в работе в музее Связи МТУСИ.
Индикатор уровня РИ-58 с серийным номером 48 в экспозиции музея связи МТУСИ.
Индикатор имеет типовой приборный корпус 50-60 годов, оснащен подсветкой шкалы и проградуирован в Дб и процентах, шкала нелинейная.
Так как данный индикатор является очень редким, мы с Вадимом решили что пойдем по простому пути и используем в качестве вольюметра типовой милливольтметр 60-х годов завода «Красная звезда» Эстонской ССР марки В3-13.
Краткая характеристика: Милливольтметр ламповый "В3-13" выпускался с 1967 года по 1973 год включительно заводом "Пунане-РЭТ". Милливольтметр ламповый предназначен для измерения эффективного значения синусоидальных переменных напряжений от 0,5 мВ до 300 В в диапазоне частот от 20 Гц до 1 МГц. Так же замечу, что это был последний ламповый прибор такого типа завода, дальше уже перешли на полупроводники.
Принципиальная схема милливольтметра.
Задача заключалась в следующем — проверить работоспособность прибора, и оснастить его подсветкой шкалы. Первым на переделку попал прибор 1969 года, и на его примере все и покажем.
В3-13 1969 года.
Прибор оказался в рабочем состоянии, но весь грязный, с неправильно установленными ручками, не родным крепежом и следами коррозии на элементах. Кроме того кто то его здорово уронил, что аж погнулась рама шасси.
Поэтому пришлось разобрать весь прибор, чтобы выправить раму, переставить ручки в правильное положение и очистить корпус и лицевую панель.
Затем я начал думать над тем как лучше разместить подсветку индикатора. На показанном выше РИ подсветка снизу шкалы, такая система есть на многих индикаторах эпохи 50-60х годов. В В3-13 имеется лампа индикации включения сетевого напряжения, питающаяся переменным током напряжением 6,3 В от отдельной обмотки сетевого трансформатора. Я решил в качестве ламп подсветки выбрать малогабаритные лампы СМН-10-55 применявшиеся в индикации включения питания многих приборов того же завода «Пунане-РЭТ». Эти лампы рассчитаны на ток в 55 мкА и напряжение 10 В, что при включении их в параллель в схему с напряжением 6,3 В даст запас по долговечности.
Лампы СМН-10-55.
Для установки ламп снимаем индикатор с прибора.
Измерительная головка М24 — видны следы ремонта эпоксидным клеем.
Для монтажа проводки в нижней задней части корпуса головки необходимо просверлить отверстие диаметром примерно 2 мм. Этого достаточно для двух тонкожильных проводов МГТФ. Корпус головки карболитовый — это очень прочная пластмасса, но хрупкая, поэтому сверльить отверстие необходимо ручной малогабаритной дрелью и не прилагая значительных усилий.

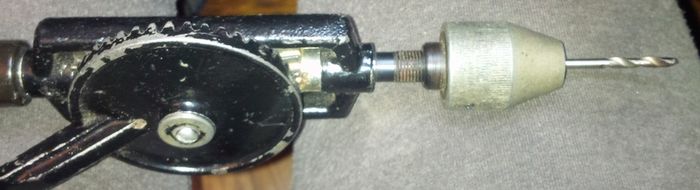

Ручная дрель со сверлом диаметром 3 мм, сверлил я все таки сверлом 2 мм.
Отверстие для провода.
Затем подбираем необходимый по длинне провод МГТФ, лампочки будут записываться от патрона лампы индикатора включения.
Головка с проводом.
Я решил не вклеивать сами лампочки, поскольку они бесцокольные, а в качестве "патрона" использовать пластиковые изоляторы от советских конденсаторов малой ёмкости, имеющиеся у меня в большом количестве.
Подбираем лампочки и провода.
Затем спаяем конструкцию и заклеим пока малярным скотчем для того чтобы посмотреть как это выглядит.
Собранная предварительно конструкция.
Включаем в лабораторный ИП и проверяем что получилось.
Получилось то, что надо!
Далее приклеиваем пластиковые импровизированные патроны с лампами цианокрилатом, а провода приклеиваем силиконовым клеем, максимально отведя их от токоведущих и движущихся частей стрелочного механизма.
Выход провода заклеиваем силиконовым термоклеем.
Затем собираем прибор и проверяем, не вносит ли схема подсветки помех в работу индикатора.
На всех диапазонах полет нормальный! Можно собирать.
Собранный милливольтметр, который в паре с таким же будет использоваться в качестве индикатора уровня на студии с магнитофоном МЭЗ-41.
Почищенный и исправно работающий прибор, всего-то пол века ему.
В темноте.
На этом все.
