УМЗ-6-01 - инструментальный магнитофон (СССР)
Стал обладателем престранного устройства:
Габариты не слишком большие, но агрегат изрядно весит.
На фото видно часть инструкции. Фраза "завод пружинного механизма производить вращением правой катушки" ставит в тупик.
Дополнительно вводит в ступор передняя панель:
Впрочем, по надписи "номер эксперимента" можно предположить, что мы имеем дело с каким-то узкоспециализированным инструментальным рекордером.
На крышке имеется название "Блок записи УМЗ-6-01":
Интернет, правда, по данному названию выдаёт исключительно тракторные двигатели. :-))))

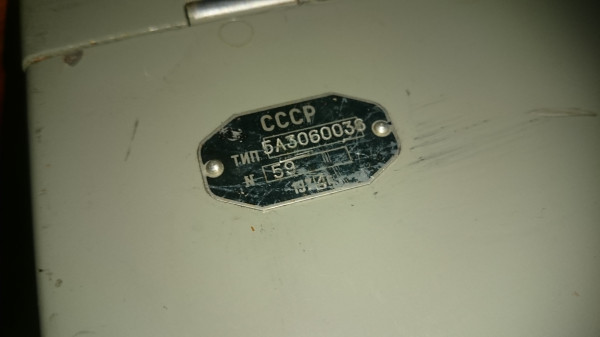

Шильдик:
Магнитофон изготовлен в 1974-м году.
Снимаем нижнюю крышку:
6 идентичных каналов, транзисторы со спец. приёмкой 4. Кнопок "номер эксперимента" всего 5, 6-й канал, видимо, речевой.
Отвинчиваем 8 винтов, откидываем раму с аналоговой частью, и вот перед нами механизм:
Справа вверху - ведущий двигатель с тахо-датчиком. С него должен идти плоский ремень на небольшой промежуточный маховик вверху посередине. Однако полиуретан за 44 года деградировал и рассыпался в труху. С промежуточного маховика должен идти плоский ремень на два маховика тонвалов, но он тоже рассыпался.
Самое интересное - в нижней части фото, это пружинный механизм привода подкатушечников. Пружина раскручена:
Но я снял механизм привода подкатушечников, и, помучившись часок, вернул пружину на место:
Другой ракурс:
Работает данный механизм очень забавно - лента, приводимая в движение тонвалами, раскручивает подающий подкатушечник, а пружинный механизм передаёт усилие с подающего подкатушечника на приёмный. Пока на приёмном узле меньше ленты, чем на подающем, и приёмный узел вращается быстрее подающего, пружина раскручивается. Когда половина ленты на подающей катушке израсходована, приёмный узел начинает вращаться медленнее подающего, и пружинный механизм заводится обратно. Уффф!
Становится понятным предупреждение на крышке о том, что нельзя запускать механизм без ленты - пружина при этом быстро раскручивается, и есть вероятность её схода с направляющих, что и произошло в данном экземпляре.
Пружину можно взвести вручную, вращая приёмную катушку по часовой стрелке.
Снимаем крышку блока головок:
Рычаг посередине - механический тормоз, блокирующий пружинный механизм.
Прижимные ролики не предусмотрены конструкцией. Лента огибает тонвалы под углом в 180 градусов, за счёт чего обеспечивается сцепление ленты с тонвалами без использования прижимных роликов. Забавная версия закрытого тракта!
Чёрная фиговина слева - приспособление для заправки ленты в тракт. Располагается в брутальном подпружиненном гнезде, и привязана к аппарату шнурком. Шнурок - просто шнурок, никаких проводов не содержит.
Блок головок крупным планом:
Головки универсальные, трёхканальные. Стирающая головка отсутствует, поэтому лента должна быть предварительно стёрта.
Между головками расположен контактный датчик автостопа.
Ооо, знакомые проводочки:
Судя по ним, под крышкой с цифрами скрывается моторчик ДПМ-35-Н1-03. :-)))
Итак, можно подвести некоторые итоги:
- Применению пружинного механизма в 1974-м году можно найти только одно объяснение - регистратор должен был работать там, где каждый ватт на счету. На это же намекает отсутствие прижимных роликов - отказ от них снижает трение в механизме, и, соответственно, потребляемую мощность, хотя при этом увеличивается коэффициент детонации.
Пружинный механизм аналогичной конструкции и назначения встроен в кассету проволочного магнитофона М3-301, входившего в состав станции радиоконтроля Р-396-Р:
Благодаря больной фантазии Харченко этот магнитофон теперь стал магнитофоном спецслужб "Тантал". :-)))
Высока вероятность, что данное экзотическое решение применял только один производитель, настоящих буйных в СССР было не так много. :-)))
- Исполнение аналоговой части, приёмка 4, крепление откидной рамы 8-ю (!) винтами, способ соединения плат с кросс-платой намекают на то, что аппарат предназначался для авиации или космоса.
- Приспособление для заправки ленты в подпружиненном гнезде и на шнурочке уместно, разве что, в невесомости.
- Юзер сильно не френдли интерфейс с полным отсутствием защиты от дурака, когда одно неверное движение приводит к выводу аппарата из строя на несколько часов, исключает практически все научные, военные и бортовые применения данного устройства. Пользователь должен быть выдрессирован похлеще, чем тигры у братьев Запашных.
Исходя из вышеперечисленного, можно сделать предварительный вывод, что данный регистратор - наземный дублёр аналогичного девайса на обитаемой орбитальной станции. По году выпуска это может быть либо Союз, либо Салют. Востоки в 74-м году уже не летали, а Мир был только в планах.
Дополнение: удалось установить назначение блока записи УМЗ-6-03. Он входил в состав комплекса аппаратуры "Полином-2М", устанавливавшегося на орбитальные станции "Салют". Комплекс служил для контроля состояния здоровья космонавтов.
"В комплекс бортовой аппаратуры также входили реоэнцефалограф «Левкой-3Т», вакуумная емкость, эспандер Эд-4, динамометр ДРП-90, тонометр и фонендоскоп, магнитный регистратор УМЗ-6-01, приборы «Резеда-5», «Пальма-3М», «Омега-1», «Импульс-2», «Амак-3», измеритель массы тела."
"«Полином-2М» содержал 3 программы обследований, включающих по 5 измерительных физиологических каналов."
Также магнитофон УМЗ-6-01 входил в состав более позднего комплекса аналогичного назначения "Аэлита-01".
