Revox C270 (Германия)
Магнитофон был запущен в производство в 1988-м году, когда аналоговая техника на студиях уже вовсю сдавала свои позиции.
Говорят, что это последний магнитофон, в разработке которого лично учавствовал Вилли Штудер.
В штудеровской табели о рангах Revox C270 занимает промежуточное положение между наиболее совершенным из полупрофессиональных магнитофонов Revox PR99 и младшим из Штудеров A807. C270, как и A807, предназначался для радиостанций и малых студий, поэтому в наличии практически весь набор профессиональных функций, включая интерфейс автолокатора и синхронный канал. В интерфейсе присутствуют даже команды для тайм-кода. Более того, в кросс-плате есть посадочные места для модуля тайм-кода, а в блоке головок предусмотрено место для соответствующей головки. Но никакой информации о том, что модификация с тайм-кодом реально выпускалась, мне найти не удалось. Ни в одном из попадавшихся мне экземпляров крепёжные отверстия для головки тайм-кода не просверлены, место под соответствующие разъёмы на верхней панели не маркировано.
Напротив, четырёхдорожечная модификация C270 существовала, хотя и является редкостью.
Магнитофон имеет три скорости: 9,5/19/38 см/сек., однако сменные платы коррекции и переключатели на передней панели поддерживают только две скорости. Переключение между наборами скоростей возможно с помощью DIP-переключателя на плате управления, но при этом необходимо установить в усилители записи и воспроизведения соответствующие платы коррекции.
Существовали сменные платы как для CCIR-коррекции, так и для NAB-коррекции.
Часть магнитофонов выпускалась с головками, аналогичными применяемым в Revox PR99, часть - с так называемыми "бабочками", головками с характерной формой магнитопровода, применявшимися, в основном, в Штудерах.
По сравнению с другими магнитофонами Вилли Штудера, C270 был выпущен сравнительно небольшим тиражом, поэтому встречается нечасто. Но, из-за быстрого вытеснения аналоговой техники цифровыми рекордерами в начале 90-х, большинство C270 использовались мало, и прекрасно сохранились. К тому же С270 пока заметно недооценен.
На базе C270 выпускались следующие модификации:
Revox C274. Четырёхканальный магнитофон под ленту шириной 6,3 мм. Запись осуществляется на всю ширину ленты. Основная модификация - C274 Logger, четырёхканальный речевой регистратор. Возможные скорости записи - 2,37/1,19/0,6 см/сек. Говорить о каком-либо качестве записи, конечно, не приходится, зато на стандартную 27 см катушку с тонкой лентой при самой медленной скорости можно было вместить 30 часов записи.
Впрочем, существовала и модификация под стандартный набор скоростей, 9,5/19/38. Она, теоретически, могла быть использована для сведения в малых студиях. С274 Logger можно переделать в C274, хотя это и требует некоторых затрат времени и сил. Различия, в основном, в применяемых головках и принципиальной схеме. Есть даже способ без смены прошивки добиться правильных показаний счётчика времени и корректной работы автолокатора.
Существовало две модификации: с ведущим валом диаметром 9 мм, и с ведущим валом диаметром 3 мм. Переделка первой модификации на скорости 9,5/19/38 возможна, вторую модификацию без замены двигателя можно переделать только на набор скоростей 4,75/9,5/19. Данные модификации так же отличаются расположением посадочных отверстий под двигатель на раме.
Да, кросс-плата для C270 не годится для плат усилителя воспроизведения C274.
С274 имеет "скрытый" режим реверса. Для его активации нужно выставить в соответствующее положение микропереключатели на плате управления. При этом, правда, становится недоступной команда Loop. В режиме реверса каналы 1-4 и 2-3 запараллеливаются и подключаются к обмоткам 4 и 2 воспроизводящей головки соответственно, в результате если на магнитофон поставлена 4-х дорожечная запись, то будет воспроизведена только обратная сторона. При прямом воспроизведении все каналы работают штатно. Таким образом, подключив усилитель к каналам 1 и 3, можно использовать C274, как стереофонический магнитофон с реверсом. Однако режим автореверса в прошивку не заложен. И запись при движении ленты в обратном направлении, естественно, не работает.
Revox C278 - более серьёзный аппарат. 8-ми канальный магнитофон для записи на ленту шириной 12 мм. Предназначен для малых студий. Впрочем, тракт воспроизведения-записи по схемотехнике мало отличается от C270.
Для Revox C270/C274/C278 выпускался проводной автолокатор:
По сравнению с автолокаторами для Штудеров он заметно примитивнее. Отсутствует часть профессиональных функций.
Забавно, что в настоящее время цена автолокатора не сильно меньше, чем цена магнитофона.

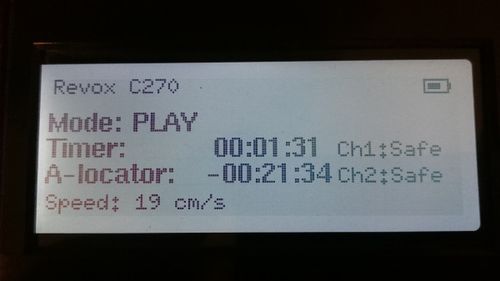

Дело было вечером, делать было нечего, и я изготовил самодельный беспроводной автолокатор для C270/C274/C278:
Также работает и со Studer A807/A810/A812/A820 при наличии последовательного интерфейса.
Платы аудиотракта в Revox C270:
Чтобы получить доступ к аудиотракту, достаточно отвернуть четыре винта, фиксирующие консоль управления. Поэтому настройка аппарата трудностей не представляет. Однако ремонт без кросс-платы серьёзно затруднён. Кроме того, оперативный доступ к плате управления двигателем крайне сложен.
Магнитофон имеет развитые органы настройки и довольно стабильный и сбалансированный аудио-тракт.
На кросс-плате есть разъёмы для установки микрофонного усилителя, а на верхней панели - разъёмы для микрофонов. Микрофонный усилитель выпускался в качестве опции.
Основное исполнение магнитофона - рэковое. Впрочем, в качестве опции продавались ножки для вертикальной установки магнитофона. Если кому надо - нарисовал их модель для 3D-принтера, могу поделиться.
ЛПМ изготовлен очень качественно и с большим запасом прочности. Практически отсутствуют "слабые места", чем не могут похвастаться ни остальные Ревоксы, ни Штудеры.
Характерных неисправностей две:
- Пробой конденсатора C302 или C303 на кросс-плате с последующим выходом из строя резистора R305 или R306 соотвественно. Проявляется в искаженном звуке из контрольного динамика.
- Разрушение конденсатора C60 или C61 на плате управления. Происходит обычно в режиме перемотки. Так что неожиданно поваливший сзади чёрный дым - скорее всего, подарочек от фирмы Rifa. К серьёзным последствиям не приводит, но лучше заменить эти конденсаторы при первой же возможности. Их пробой или разрушение - вопрос времени.
